Ф2-2

Описание

Фундаменты Ф - это элементы сборной железобетонной конструкции, которые используются в энергетическом строительстве для возведения анкерно-угловых металлических опор напряжением от 35 до 330 кВ. Железобетонные фундаменты Ф2-2 помогают увеличить устойчивость и прочность угловых анкерных опор в любых климатических условиях, тем самым значительно продлевая их эксплуатационный срок. Конструкция данных ЖБИ позволяет им выдерживать значительные весовые, ветровые, вибрационные и ударные нагрузки, нагрузки от натяжения проводов и грозозащитных тросов, а также агрессивное воздействие окружающей среды. Железобетонные фундаменты Ф2-2 отличаются повышенной прочностью, водонепроницаемостью, устойчивостью к появлению электрической коррозии и длительным эксплуатационным сроком, что, в свою очередь, гарантирует безопасность стальным опорам линий электропередач.

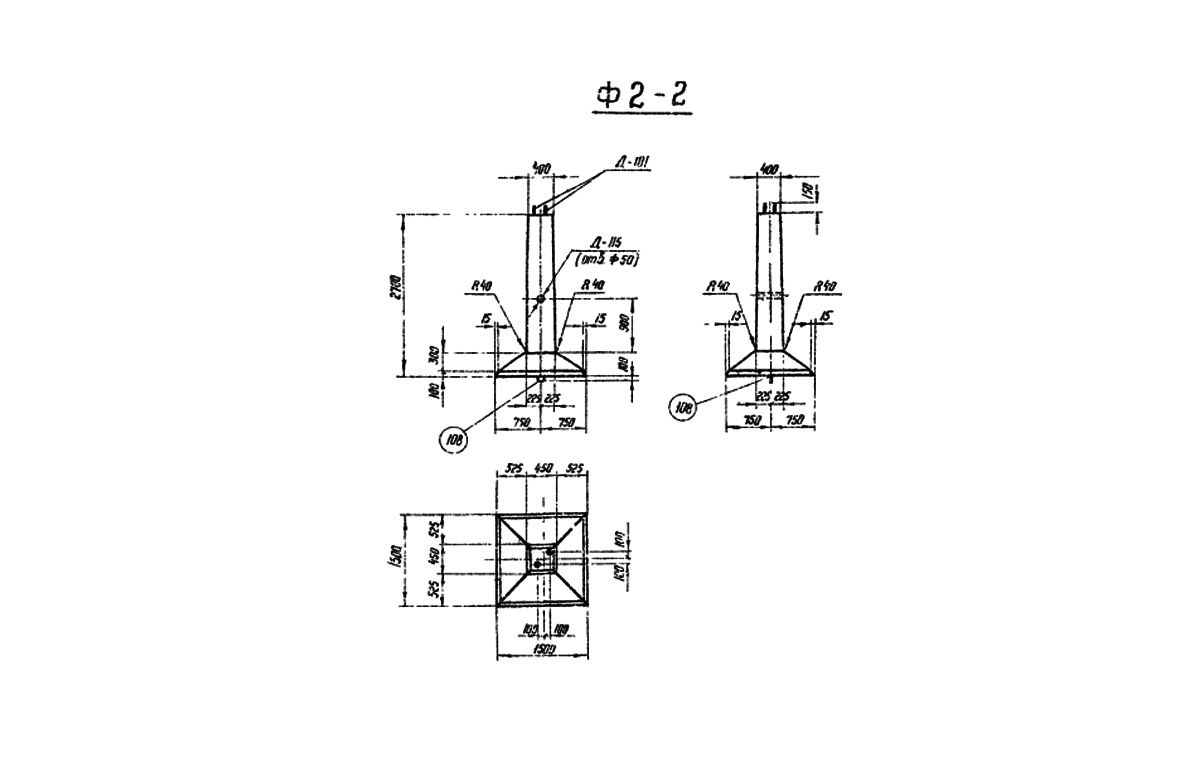

Внешне фундаменты Ф2-2 представляют собой конструкцию, состоящую из опорной плиты квадратной формы, на которой расположена вертикальная либо наклонная стойка с одинаковым сечением по всей длине. В верхней части стойки находятся закладные элементы для закрепления анкерно-угловых металлических опор линий электропередач. Сторона опорной плиты варьируется от 1200 до 2700 мм, а высота конструкции составляет от 2700 до 3200 мм. Размер железобетонных фундаментов Ф подбирается в зависимости от типа опоры, угла её поворота на линии, предполагаемых ветровых и весовых нагрузок, климатических особенностей, а также характеристик грунта на месте эксплуатации. Монтаж железобетонных фундаментов Ф2-2 осуществляется только после завершения земляных работ, которые включают в себя выемку, перемещение, укладку и уплотнение грунта.

При строительстве любого объекта наиболее жесткие требования предъявляются к качеству фундамента. Использование железобетонных фундаментов Ф2-2 для возведения анкерно-угловых опор позволяет получить прочное, надежное и износостойкое основание, соответствующее всем требованиям действующих нормативов. Изготовленные в соответствии с Серия 3.407-115 железобетонные изделия обладают повышенной морозоустойчивостью, водонепроницаемостью, с течением времени не подвергаются деформации и долго сохраняют свои первоначальные эксплуатационные свойства. Фундаменты Ф2-2 рассчитаны на применение в умеренной климатической зоне при расчетной температуре наружного воздуха до -40 градусов включительно, на сухих и водонасыщенных грунтах с разной степенью воздействия грунтовых вод и в районах с повышенной сейсмической активностью до 9 баллов.

Особенности маркировки фундаментов Ф

Рассмотрим на примере маркировку железобетонных фундаментов типа Ф6-4 следует читать как:

• Ф - фундамент
• 6 - типоразмер изделия
• 4 - область применения фундамента (под опоры с башмаками, оснащенными четырьмя отверстиями)

Технические характеристики

Для изготовления фундаментов Ф принято использовать тяжелый бетон класса B30 (M400) с морозостойкостью F150-F300 и водонепроницаемостью W4. Тяжелый бетон традиционно используется для производства ЖБИ изделий с высокой расчетной нагрузкой, так как обладает достаточной прочностью, хорошо противостоит растрескиванию и имеет высокий уровень водонепроницаемости. Для улучшения эксплуатационных характеристик готового изделия и повышения его гидрофобной защиты, в бетонную смесь добавляют специальные присадки. Армирование железобетонных фундаментов Ф может осуществляться с помощью: стержневой горячекатаной стали класса A-I по ГОСТ 5781-61 и ГОСТ 380-71; стержневой горячекатаной стали периодического профиля класса A-III и A-IV по ГОСТ 5781-61 и ГОСТ 5058-65; а также арматурной проволоки класса B-1 по ГОСТ 6727-53. Диаметр стержней и размер армирующего каркаса зависит от будущих условий эксплуатации железобетонных фундаментов. Соединение стержней в каркас производится с помощью вязальной проволоки либо контактной точечной электросварки. Другие виды сварки не допускаются. При изготовлении монтажных петель принято использовать стержневую горячекатаную сталь класса A-I. Стальной металлический каркас в обязательном порядке проходит антикоррозийную обработку, которая позволяет продлить срок службы изделий в условиях агрессивной среды.

Особенности производственного процесса

Производством фундаментов Ф занимаются ЖБИ заводы, дилерами которых мы являемся. Каждый завод оснащен высокоэффективным оборудованием, которое позволяет контролировать весь технологический процесс на каждой стадии производства. Железобетонные фундаменты маркировки «Ф» изготавливаются согласно Серия 3.407-115 «Унифицированные фундаментные конструкции ВЛ 35 - 500 кВ». Данные материалы предусматривают для готовых ЖБИ изделий строгое соответствие следующим характеристикам:

• Жёсткость, прочность и устойчивость изделий к возникновению трещин
• Физическая прочность, водонепроницаемость и морозостойкость бетона
• Обязательная гидроизоляция изделий (защита от коррозии)
• Толщина защитного бетонного слоя, вплоть до арматуры

Изготавливаются фундаменты Ф2-2 путем формования в горизонтальных металлических опалубках. Формование всех ЖБИ изделий осуществляется двумя способами: методом вибрационного прессования либо методом вибрационного литья. Метод вибрационного прессования предполагает использование металлических форм (опалубок), внутрь которых помещается стальной армирующий каркас. Пока опалубка заполняется бетонной смесью, параллельно запускаются специальные вибраторы, установленные внутри формы, для равномерной усадки бетонной смеси. Такая технология позволяет бетону заполнить все пространство без каких-либо пустот и обеспечить необходимую плотность готового ЖБИ.

Метод вибрационного литья также предполагает подготовку стальных армирующих каркасов, которые помещаются в формы для последующей заливки бетонной смесью. При использовании метода вибрационного литья бетонная смесь заливается в металлическую либо металлопластиковую опалубку в несколько приемов. Усадка бетонной смеси выполняется с помощью глубинного вибратора, после чего её тщательно выравнивают. В процессе изготовления осуществляется перемешивание смеси инструментом с фибровым волокном, сделанным из пластика либо металла. После завершения заливки бетонной смеси, формы выдерживаются в сухом помещении до полного затвердения.

К выбору бетонной смеси при производстве элементов подстанций подходят с особой тщательностью в силу того, что на данные ЖБИ будет приходиться достаточно большая доля нагрузки, а также постоянное воздействие влаги и химически активных веществ. Для изготовления тяжелого бетона принято использовать бетонную смесь с добавлением гранитного щебня, фракционность которого зависит от области применения изделий. Также в смесь могут быть добавлены специальные присадки, увеличивающие прочность готовых ЖБИ, если того требует строительный проект. Пластифицирующие, газообразующие и воздухововлекающие добавки, которые входят в состав бетонной смеси, обеспечивают необходимый уровень морозостойкости, что позволяет железобетонным кабельным лоткам выдерживать множество циклов замораживания и оттаивания без появления трещин на поверхности.

Главным документом любого изделия, изготовленного на ЖБИ заводе, технический паспорт (или сертификат качества), который выдается после проведенных испытаний на соответствие заявленным требованиям ГОСТ. В техническом паспорте прописана маркировка, дата изготовления, номер партии и количество изделий в партии, наименование завода-производителя, марка и прочность бетона, показатель морозостойкости и водонепроницаемости, геометрические параметры и вес, а также номер ГОСТ, в соответствии с которым изготавливались фундаменты Ф2-2. Помимо этого, на боковую сторону изделия наносится специальный маркировочный знак - штамп ОТК.

Преимущества покупки ЖБИ изделий в компании «ДСК-Столица»:

• Низкие цены
• Быстрое оформление заказа
• Изделия высокого уровня качества, полностью соответствующие ГОСТ
• Помощь в выборе, расширенные консультации от опытных специалистов
• Возможность произведения оплаты несколькими способами

Купить фундаменты Ф2-2 по выгодной цене с доставкой в любую точку РФ можно на нашем ЖБИ сайте. Для этого достаточно выбрать необходимые изделия и оформить заказ через личный кабинет. Если у Вас возникли вопросы и требуется консультация - напишите в чат, позвоните или оставьте свой номер телефона для обратного звонка, наш оператор свяжется с Вами в течение нескольких минут!
