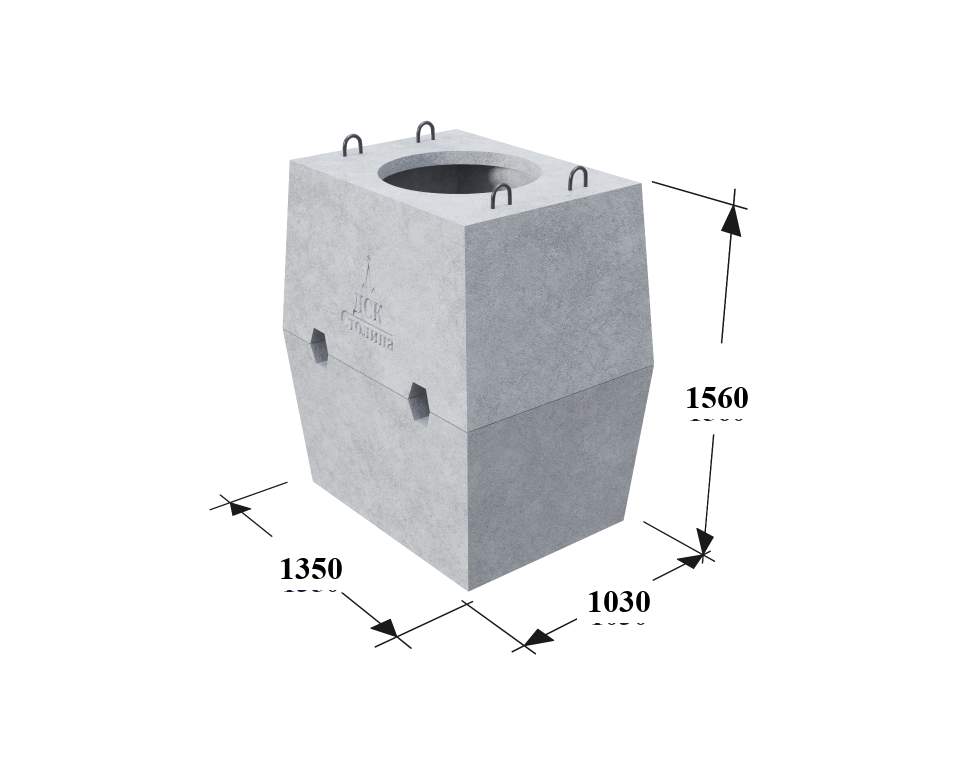

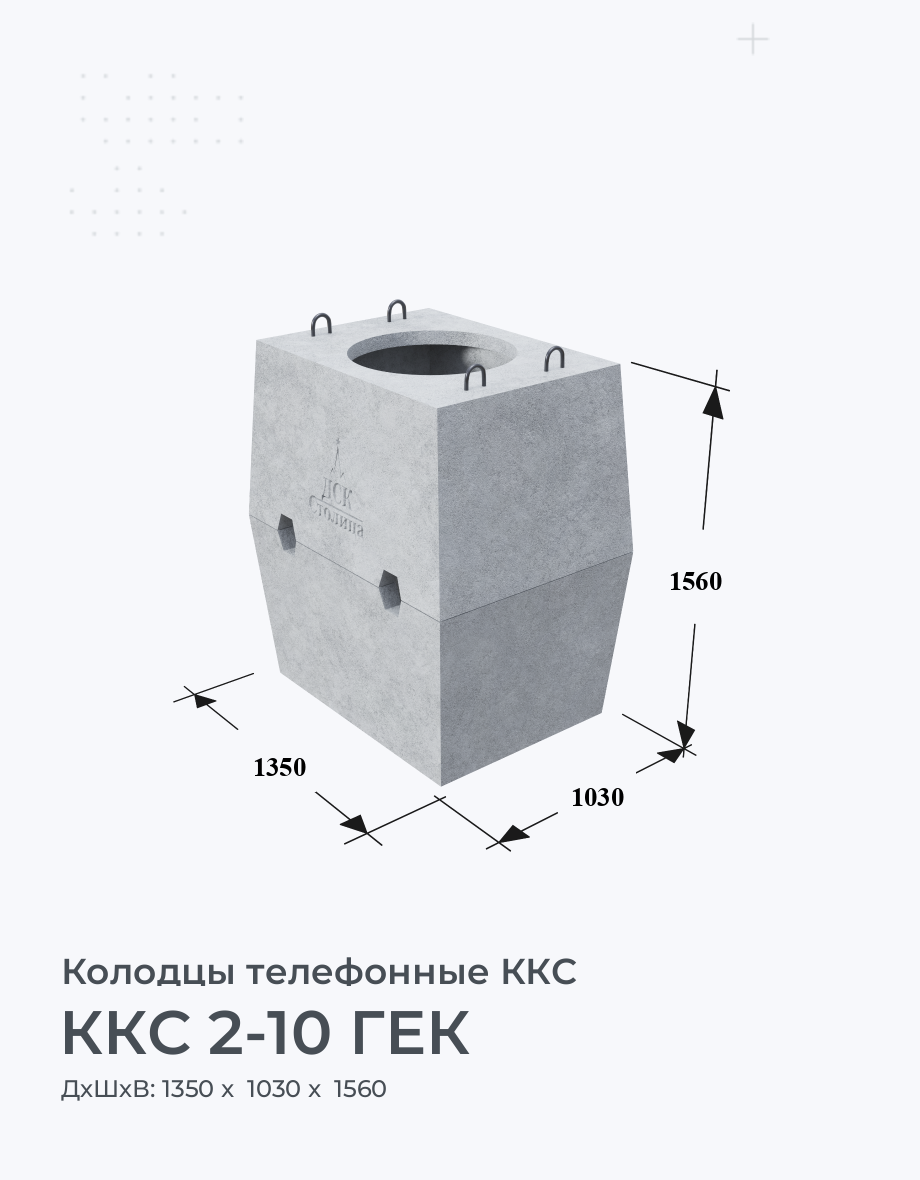

ККС 2-10 ГЕК

Описание

Колодцы телефонные ККС 2-10 ГЕК производятся из высокопрочного морозостойкого бетона для строительства телекоммуникационных, инженерно-технических и локальных сетей. Они незаменимы для защиты кабелей от возможных повреждений и обеспечивают быстрый доступ к сетям при их проверке, монтаже, ремонте и эксплуатационном обслуживании.

Сфера применения

Существует несколько модификаций телефонных колодцев. Самым маленьким по размеру является ККС-1, а самым большим ККС-5. Колодцы спроектированы так, чтобы обеспечить свободный доступ внутрь для выполнения работы одним человеком. Кабели, находящиеся в таких ККС находятся под надежной защитой от любого вида осадков. Помимо размерного ряда, телефонные колодцы различают на тяжелые и легкие. Тяжелые располагаются под проезжей частью, а легкие - под пешеходными зонами. Монтировать колодцы допускается в заранее подготовленный котлован. Под проезжей частью дорог допустимо монтирование на глубине не менее 330 мм; под пешеходными дорожками, тротуарными и дворовыми зонами на глубине не менее 250 мм. Грунт при этом должен быть тщательно выровнен.

Швы необходимо обрабатывать цементным раствором, так как колодец должен быть герметичным, чтобы предотвратить попадание влаги на сетевые кабели. Устанавливать ККС лучше в неагрессивных по отношению к бетону грунтах.

Конструкция и комплектация колодцев

Телефонный колодец состоит из двух частей - верхней (с половиной боковых стен и верхним перекрытием) и нижней (с половиной боковых стен и днищем). Стыковка этих частей выполняется на стройплощадке посредством сварки закладных деталей. Верхняя часть состоит из круглого отверстия, над которым устанавливается железобетонное кольцо для чугунного люка и сам люк. Телефонные колодцы с аббревиатурой "ГЕК" комплектуются ершами и кронштейнами типов ККП-60 либо УККП-65 из полосовой стали. Кронштейны оснащены анкерными болтами и гайками. Перекрывать телефонный колодец следует только чугунным люком типа "т" (тяжелый).

Техническое назначение колодцев бывает стационарное, проходное, угловое и разветвительное. Стационарным называется тот колодец, который служит для ввода кабелей. Проходной ставится на прямых участках канала. Угловой и разветвительный телефонный колодец устанавливается в местах поворота и разветвиления канала.

Технические характеристики

• Водонепроницаемость W2 позволяет колодцу выдержать давление воды, равное 2 атм
• Морозостойкость F75 обеспечивает минимум 75 циклов замерзания и оттаивания до момента начала разрушения материала
• Отпускная прочность 70% гарантирует проведение монтажных и погрузочно-разгрузочных работ без ущерба для качества изделия
• Бетон класса прочности В22.5 (М200) и выше выдерживает механические нагрузки, благодаря чему телефонные колодцы можно ставить как в зоне для пешеходов, так и под автострадами
• Армирования изделий стальными каркасами класса А100, А200 и А300 для достижения усиленной прочности изделия
• Телефонные колодцы соответствуют нормам и требованиям ТУ 14188-83, где содержатся все данные по технологии, свойствам применяемых материалов, маркировке, транспортировке и складированию готовой продукции

Процесс изготовления

Изготовление телефонных колодцев осуществляется при помощи стендового или агрегатно-поточного метода. На платформах закрепляют заранее подготовленные армирующие каркасы. Далее происходит бетонирование каркасов. Бетонный сырец отправляется на термическую сушку для достижения нормативных стандартов качества. Сочетание тяжелого бетона и стали гарантирует высокую прочность и надежность готового изделия. На основании комплекса приемосдаточных испытаний, который проходят все готовые изделия, выдаются сертифицирующие документы.

Хранение и доставка

Готовые изделия хранятся штабелями по два-три ряда. Укладка изделий на бок недопустима. При транспортировке каждый колодец должен быть зафиксирован и проложен деревянными прокладками, во избежание повреждений. Погрузка и разгрузка ККС выполняется только с помощью спецтехники.

Компания «ДСК-Столица» доставляет телефонные колодцы ККС 2-10 ГЕК посредством транспортных компаний, соблюдая установленные требования транспортировки.

Доставка на объект производится согласно спецификации с указанием числа изделий каждой марки.
