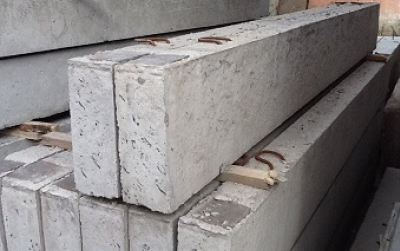

Прогоны железобетонные

Прогоны железобетонные предназначены для перекрытия оконных, дверных, технологических и арочных проемов в стенах из кирпича или крупных блоков, а также для поддержания плоской кровли и усиления конструкции. ЖБИ прогоны применяются при строительстве зданий общественного и административно-бытового назначения, а также в промышленных и сельскохозяйственных сооружениях с уклоном крыши до 25% включительно. Монтаж прогонов осуществляется горизонтально на основные несущие конструкции здания - стены, колонны, балки, ригели, траверсы и фермы. Поверх железобетонных прогонов возможна укладка как плит перекрытия, так и вышележащей кладки либо другого настила. Главная задача прогонов - передавать на несущие конструкции нагрузку от плит, настила или кровли. В силу того, что нагрузка от расположенной выше конструкции может быть довольно велика, а площадь поверхности, на которую опирается железобетонный прогон, достаточно мала, рекомендуется дополнительно использовать опорные подушки ОП, которые перенимают на себя часть нагрузки и перераспределяют её по большей площади. Купить опорные подушки ОП с доставкой до объекта можно на нашем сайте.

Железобетонные прогоны представляют собой элемент сборной конструкции, который может устанавливаться в отапливаемых либо неотапливаемых помещениях сПрогоны железобетонные газовой средой, неагрессивного, слабоагрессивного и среднеагрессивного уровня воздействия, а также на открытом воздухе при расчетной температуре наружного воздуха до -40 градусов, в условиях систематического воздействия технологических температур до +50 градусов включительно и районах с повышенной сейсмической активностью до семи баллов по шкале Рихтера. Следует отметить, что простота и универсальность ЖБИ прогонов позволяет использовать их в других видах строительства, например, при возведении тоннелей, мостов и путепроводов. Однако в частном и бытовом секторе прогоны используются крайне редко из-за достаточно большого веса и необходимости привлекать спецтехнику для их установки.

К наиболее популярным ЖБИ данного типа относятся прогоны маркировки ПРГ с прямоугольным сечением и специальной выемкой. Вторым типом являются прогоны таврового сечения маркировки ПР и П. Прогоны таврового сечения оснащены одной или двумя полками для опирания плит, поэтому в разрезе напоминают букву «Т» или «Г». Для удобного и надежного захвата железобетонных прогонов при монтаже на верхней части изделий расположены монтажные петли или строповочные отверстия диаметром до 50 мм. Укладка прогонов всегда осуществляется горизонтально с опорой на несущие конструкции. Для фиксации используются специальные стальные стержни (отгибы) и цементный раствор. При качественном закреплении прогонов в составе сборной конструкции образуется дополнительное ребро жесткости. После завершения монтажных работ осуществляется устройство кровли с учетом требований проекта. Если же прогоны использовались для усиления межэтажного перекрытия, осуществляется установка плит и других необходимых элементов.



Приобретая прогоны железобетонные в компании «ДСК-Столица» Вы можете быть уверены в высоком качестве поставляемой ЖБИ продукции. Для оформления заказа оставьте заявку через сайт или позвоните по телефону +7 (495) 648-55-57



Разновидности прогонов железобетонных

Существует достаточное множество разновидностей железобетонных прогонов, поэтому стоит рассмотреть каждое направление этих ЖБИ более подробно. В нашем каталоге Вы найдете:

  • ПРГ - прогоны прямоугольного сечения, которое в свою очередь бывает сплошным либо решетчатым, могут оснащаться специальными выемками
  • ПР, П - прогоны таврового сечения с одной или двумя полками для опирания железобетонных плит
  • ИЖ - прогоны прямоугольного сечения, которые изготавливаются по стандарту Нормали 02.019 КЖИ

Прогоны таврового сечению по форме полке и типу армирования подразделяются на:

  • 1ПР - прогон с полкой, которая расположена под прямым углом (перпендикулярно) по отношению к ребру изделия, имеет в своей конструкции ненапрягаемую арматуру из продольных стальных прутьев
  • 2ПР - прогон с полкой, которая расположена под прямым углом по отношению к ребру изделия, имеет в своей конструкции предварительно напряженный стальной каркас
  • 3ПР - прогон с полкой, которая расположена под прямым углом по отношению к ребру изделия, имеет в своей конструкции предварительно напряженный стальной каркас
  • 4ПР - прогон с косой (диагональной) полкой, имеет в своей конструкции ненапрягаемую арматуру
  • 5ПР - прогон с косой полкой, имеет в своей конструкции предварительно напряженный стальной каркас

Кроме этого, прогоны таврового сечения предназначены для использования с разным уклоном кровли:

  • Прогоны 3ПР - для зданий с уклоном кровли до 5%
  • Прогоны 1ПР, 2ПР, 4ПР и 5ПР - для зданий с уклоном кровли до 25% включительно

Длина железобетонных прогонов прямоугольного сечения (ПРГ) может варьироваться от 1000 до 6380 мм, однако под заказ возможно изготовление изделий более крупных размеров. Ширина может составлять 120 либо 200 мм, а высота 300, 400 либо 500 мм. Прогоны таврового сечения (ПР) изготавливаются стандартной длины 5970 мм, с шириной 160 либо 220 мм, и высотой 300 либо 370 мм. Прогоны маркировки ПР и П изготавливаются длиной 2980, 3280, 5980 и 6280 мм, шириной 420 либо 540 мм, высотой 440 либо 520 мм. Прогоны ПР с односторонней полкой могут также изготавливаться длиной 4480 и 8980 мм, шириной 380 мм и высотой 740 мм.

Прогоны железобетонные длиной до 2.5 метров принято изготавливать из тяжелого бетона класса В15 (М200), длиной до 6 метров - из бетона класса В20 (М250), а изделия длиной 6 метров и более - из бетона класса В25 (М350) по прочности на сжатие. Армирование прогонов может быть выполнено двумя способами: без предварительного напряжения с применением стального пространственного каркаса из стержней класса AIII и предварительно напряженное, когда стальной каркас дополняется продольными напрягаемыми стержнями класса АтV. Предварительно напряженный пространственный каркас подвергается сжимающему напряжению в тех точках, где изделие будет испытывать наибольшее растяжение. За счет предварительного напряжения каркаса повышаются прочностные характеристики и увеличивается устойчивость к появлению трещин.

Согласно ГОСТ, предельно допустимая нагрузка у каждого типа железобетонных прогонов разная. Так, у прогонов с прямоугольным сечением (ПРГ) она выражается в килограммах на погонный метр и составляет 400 кг/пог.м, вне зависимости от их размера. У прогонов с тавровым сечением (ПР) максимально допустимая нагрузка выражается в килоньютонах на метр (кН/м) либо в килограмм-силе на метр (кгс/м) и может составлять до 4000 кгс/м без учета собственного веса, что позволяет использовать данные ЖБИ при возведении несущих стен. Уровень допустимой нагрузки у прогонов таврового сечения варьируется и будет зависеть от типа армирования, а также класса бетона по прочности. Всего различают шесть типов прогонов таврового сечения (ПР, 1ПР-5ПР), где чем больше цифра, тем выше будет несущая способность изделия.

Сфера применения прогонов железобетонных

Прогоны железобетонные применяют при строительстве зданий с большой площадью кровли, но недостаточным количеством опорных точек под неё. Монтаж прогонов возможен в неотапливаемых помещениях, когда кровля укладывается прямо поверх изделий, а также в отапливаемых помещениях, когда кровля укладывается поверх утепленных плит либо оборудована ограждающими элементами и имеет уклон до 5%. Помимо устройства крыш, ЖБИ прогоны будут незаменимы при формировании дверных, оконных и технологических проемов, арок, ангарных ворот, могут использоваться в качестве опор для междуэтажных плит перекрытия со слабой несущей способностью, а также заменять собой ригели или перемычки, если нагрузка на эти изделия окажется слишком большой. В частном строительстве железобетонные прогоны могут использоваться как перемычки при устройстве проемов гаражных дверей и для создания опор при возведении складских помещений, где требуется усиление несущей способности строения.

Можно выделить следующие сферы применения ЖБИ прогонов:

  • В качестве основы под плиты перекрытия со слабой несущей способностью, расположенные между этажами
  • В качестве перемычек над оконными и дверными проемами большой ширины, особенно при повышенных нагрузках
  • В качестве связующего элемента между отдельными частями здания, расположенными на большой площади
  • При создании плоской кровли с уклоном не более 5%
  • Для усиления стропильной системы
  • Для создания технологических ниш

Современное строительство уже невозможно представить без применения железобетонных прогонов. При возведении многоэтажных зданий с большой площадью кровли, эти ЖБИ изделия помогают усилить стропильную систему, выступают в качестве связующих элементов между отдельно расположенными конструкциями и являются отличной основой для межэтажных плит перекрытия.

Существует несколько разновидностей железобетонных прогонов, которые в зависимости от своих свойств могут применяться для решения определенных задач. Так, прогоны с тавровым сечением ценятся за устойчивость к внешним воздействиям, подходят для установки в местах с повышенной сейсмической активностью и при эксплуатации в минусовых температурах, включая неотапливаемые помещения. Наличие одной или двух полок в конструкции тавровых прогонов упрощает процесс закрепления плит перекрытия, особенно с учетом того, что размеры и форма полок строго унифицированы ГОСТ. Прогоны с прямоугольным сечением, однако, считаются более универсальными и потому более востребованными, в частности благодаря тому, что шаг их установки равен 6000 мм. Рекомендуемое опирание для всех ЖБИ прогонов составляет 180 мм для ширины конструкции 120 мм, и 200 мм для ширины конструкции 200 мм. Данные расчеты приведены с учетом использования опорных подушек ОП в качестве подкладок под прогоны.



Ассортимент предлагаемой ЖБИ продукции в нашем каталоге постоянно пополняется. Если у Вас возникли вопросы при выборе фундаментных балок или Вы сомневаетесь, подойдет ли данное изделие именно для Вашего проекта, позвоните по телефону в шапке сайта, напишите в чат или закажите обратный звонок. Наши операторы всегда на связи и готовы помочь с выбором железобетонных изделий!



Стандарты маркировки прогонов железобетонных

Широкое разнообразие видов железобетонных прогонов приводит к не менее разнообразным вариантам их маркировки. Согласно ГОСТ 9537-2016, маркировка ЖБИ изделий должна состоять из двух или трех буквенно-цифровых групп. Первая группа начинается с буквенного обозначения типа изделия, например, ПРГ, ПР или П. После буквенных обозначений следуют цифровые, который обозначают длину ширину и высоту прогонов в дециметрах. Во второй группе маркировки указывают расчетную нагрузку изделия, а также класс использованной при изготовлении арматуры, например, «АIII» - стержни круглого сечения с рифленой поверхностью. В третьей группе может быть указан тип бетона, например, «т» - тяжелый, его проницаемость для агрессивных веществ, например, «п» - пониженная, для применения в среднеагрессивной среде, или «н» - нормальная, для применения в слабоагрессивной среде.

Технические характеристики прогонов железобетонных

Прочность ЖБИ изделий зависит не только от технологии производства, но и от качества материалов, которые используются при их изготовлении. Прогоны железобетонные принято изготавливать из тяжелого бетона класса не ниже В15 (М200) по прочности на сжатие. Тяжелый бетон традиционно используется для производства ЖБИ изделий с высокой расчетной нагрузкой, так как обладает достаточной прочностью, хорошо противостоит растрескиванию и имеет высокий уровень водонепроницаемости. Кроме этого в бетонную смесь могут быть добавлены специальные присадки, улучшающие эксплуатационные характеристики готового ЖБИ, а также повышающие его гидрофобную защиту. Прогоны железобетонные, при размещении в неотапливаемых помещениях или на открытом воздухе, могут подвергаться резким перепадам температур, поэтому морозостойкость бетона назначается не менее F100, что позволяет эксплуатировать данные изделия при расчетной температуре наружного воздуха до -40 градусов включительно. Класс водонепроницаемости подбирается исходя из конкретных требований проекта и варьируется от W4 до W8, благодаря чему прогоны не склонны к появлению коррозии и выдерживают воздействие различных химических факторов.

К выбору бетонной смеси при производстве прогонов железобетонных подходят с особой тщательностью в силу того, что на данные ЖБИ будет приходиться достаточно большая доля нагрузки. Для изготовления тяжелого бетона используется цементный раствор с добавлением известнякового или гранитного щебня. Тяжелый бетон обладает высокой прочностью на сжатие, но при этом остается хорошо растягиваемым. Фракционность применяемого щебня зависит от сферы применения и требования к железобетонным прогонам. Дополнительно в бетонную смесь могут быть добавлены различные присадки, увеличивающие прочность материала, если того требует строительный проект. Пластифицирующие и воздухововлекающие добавки, которые также входят в состав бетонного раствора, обеспечивают достаточный уровень морозостойкости, что позволяет ЖБИ прогонам выдерживать множество циклов замораживания и оттаивания без появления трещин на поверхности изделий.

Для повышения прочностных характеристик прогоны армируют сварными пространственными каркасами из ненапрягаемой либо предварительно напряженной стали. В качестве предварительно напряженной продольной арматуры может использоваться стержневая сталь класса A-IV и А-V, либо упрочненная термическим и термомеханическим способом сталь класса Ат-VCK и Ат-IVK, а также стержневая сталь класса А-IIIв. В качестве ненапрягаемой арматуры используются пространственные каркасы из стержневой горячекатаной стали класса А-III, а также упрочненная термомеханическим способом сталь класса Ат-IIIС и арматурная проволока периодического профиля класса Вр-I и гладкого профиля класса В-I. Диаметр прутьев и размер армирующего каркаса зависит от размерных характеристик железобетонных прогонов. Монтажные петли привариваются к стальному каркасу и после окончания монтажа могут быть срезаны либо загнуты. Также вместо монтажных петель возможно изготовление сквозных строповочных отверстий диаметром 50 мм для беспетлевого монтажа. Все металлические элементы в обязательном порядке проходят антикоррозийную обработку, что позволяет продлить срок службы железобетонных изделий в условиях агрессивной среды.

Прогоны железобетонные имеют достаточно большой запас прочности и долговечности, который достигается за счет использования качественных материалов, высокопрочного армирования и добавления специальных присадок. Изготовленная на сертифицированном ЖБИ заводе продукция характеризуется рядом таких преимуществ, как:

  • Повышенная механическая прочность
  • Простота и удобство монтажа
  • Устойчивость к динамическим и статическим нагрузкам
  • Возможность эксплуатации в условиях агрессивной среды
  • Продолжительный срок службы



Хотите быстро рассчитать стоимость железобетонных прогонов с доставкой на объект? Заполните заявку через виджет и отправьте нам! Мы свяжемся с Вами в течение 15 минут и огласим итоговую стоимость изделий



Производство прогонов железобетонных

Производством прогонов железобетонных занимаются сертифицированные ЖБИ заводы, дилерами которых мы являемся. Каждый завод-производитель оснащен высокоэффективным оборудованием, которое позволяет контролировать весь технологический процесс на любой стадии производства. Изготавливаются прогоны железобетонные в соответствии с требованиями ГОСТ 26992-86 по чертежам Серии 1.225-2. Данные государственные стандарты предусматривают для готового изделия строгое соответствие следующим требованиям:

  • Жёсткость, прочность и устойчивость изделий к возникновению трещин
  • Физическая прочность, водонепроницаемость и морозостойкость бетона
  • Обязательная гидроизоляция изделий (защита от коррозии)
  • Толщина защитного бетонного слоя, вплоть до арматуры
  • Качественная арматура, соответствующая государственным стандартам

Прогоны железобетонные от компании «ДСК-Столица» поступают в продажу только после проверки на соответствие всем вышеперечисленным требованиям ГОСТ.

В настоящее время при производстве ЖБИ изделий используется одна из трех технологических схем:

  • Конвейерная - когда форма перемещается от одной технологической установки к другой с помощью конвейера, что обеспечивает строгую последовательность производственного процесса
  • Стендовая - когда формы остаются неподвижными, а последовательность операций обеспечивается перемещением агрегатов на специальных полозьях
  • Поточно-агрегатная - когда в одном производственном цеху выполняется одна операция, после чего форма перемещается в другой цех для следующей операции при помощи крановой установки

Каждая из этих трех технологий имеет определенные преимущества и применяется ЖБИ заводами в зависимости от их производственных мощностей и сортамента продукции. Само изготовление прогонов железобетонных осуществляется путем формования изделий в горизонтальных металлических опалубках. Формование может осуществляется двумя способами: методом вибрационного прессования либо методом вибрационного литья.

Метод вибрационного прессования предполагает использование металлических форм, смазанных изнутри маслом, которые устанавливают в месте формовки, помещая в неё металлический каркас. Форма заполняется бетоном, в ходе этого процесса периодически запускают вибраторы, установленные внутри для равномерной усадки смеси. Такая технология позволяет бетону заполнить все пространство без каких-либо пустот и при этом обеспечить необходимую плотность готового ЖБИ изделия.

Для увеличения прочности готового ЖБИ изделия в период нахождения заготовки в формовочной емкости осуществляется его пропаривание. Это процесс представляет собой медленное нагревание камер, где находится заготовка до температуры 50-70 градусов, выдерживание при этой температуре и медленное естественное остывание до температуры окружающей среды. Такая процедура позволяет существенно улучшить процесс схватывания бетонной смеси и избежать трещин при высыхании. Когда бетон набирает достаточный уровень прочности, производят распалубку изделия с применением крана-балки. Демонтированную форму тщательно промывают, смазывают и перемещают на другое место.

Метод вибрационного литья предполагает подготовку каркасных арматурных основ для железобетонных изделий: каркасные основы монтируют в формы для их последующей бетонной заливки. При использовании метода вибрационного литья бетонная смесь заливается в металлическую или металлопластиковую форму в несколько приемов. Укладка смеси выполняется глубинным вибратором, после чего её выравнивают в формах. В процессе изготовления осуществляется перемешивание смеси инструментом с фибровым волокном, сделанным из пластика либо металла. После завершения заливки бетона, формы выдерживаются в сухом помещении до полного затвердения. В помещении необходимо поддерживать номинальную температуру и влажность, а также контролировать процесс сушки, чтобы бетон поднялся и удерживал заданную форму. Ускорить процесс схватывания можно путем добавления специальных растворов, также повышающих прочность ЖБИ изделий.

После того, как готовые ЖБИ извлечены из формовочной емкости, проводится их приемка: осуществляется визуальный осмотр на предмет выявления дефектов бетонной поверхности, трещин, выступающей арматуры, наплывов бетона на торцевых частях, отклонений геометрических размеров по ширине, диаметру и толщине, а также проверяется наличие монтажных петель, возможность их корректного использования при укладке изделий на месте монтажа. Когда приемка успешно окончена, ЖБИ изделия могут быть дополнительно покрыты защитным полимерным составом.

При производстве прогонов железобетонных особое внимание уделяется защитному слою бетона. Защитный бетонный слой помогает защитить арматуру, находящуюся внутри изделия, от промерзания и коррозии, поэтому она должна быть полностью покрыта бетоном, за исключением монтажных петель. Изготовленные на ЖБИ заводе прогоны характеризуются высокой геометрической точностью. Допустимые отклонения линейных размеров, рекомендуемые типовыми нормами ГОСТ, не превышают 6 мм по длине и 5 по ширине и высоте. Прямолинейность профиля поддерживается на уровне 10 мм с лицевой стороны вне зависимости от длины железобетонного прогона. Отпуская прочность бетона в летний период составляет не менее 70% от заявленной марки. В зимний период этот показатель увеличивается до 90-100%.

Главным документом любого ЖБИ изделия является технический паспорт или сертификат качества, который выдается после проведенных испытаний на соответствие требованиям ГОСТ. В техническом паспорте содержится информация о маркировке изделия, дата его изготовления, номере партии и количестве изделий в ней, наименовании завода-производителя ЖБИ, марке и прочности бетона, показателях морозостойкости и водонепроницаемости, геометрических параметрах и весе готового изделия, а также номер ГОСТ, в соответствии с которым изготавливались прогоны железобетонные. Помимо этого, на боковую сторону изделия наносится специальный маркировочный знак - штамп ОТК.



Купить прогоны железобетонные можно любым удобным способом: воспользовавшись нашим каталогом, виджетом, электронной почтой или позвонив по телефону +7 (495) 648-55-57



Преимущества прогонов железобетонных

Прогоны железобетонные применяются в строительстве с целью решения одной важной задачи - восприятие и перераспределения нагрузки от конструкции с большой площадью при малом количестве опорных точек под ней. Для получения наилучших прочностных характеристик профиль ЖБИ прогона изготавливают узким и высоким (прямоугольного сечения), а, чтобы обеспечить ему надежное и устойчивое опирание на другие конструктивные элементы, дополняют одной или двумя полками (таврового сечения). Каркасное армирование прогонов, выполненное под воздействием термической обработки, позволяет изделиям справляться с нагрузками на растяжение, а качественный тяжелый бетон - с нагрузками на сжатие. По своей сути прогон - это мощная длинномерная балка для горизонтального усиления перекрытий и широких проемов, на которую укладываются вышележащие элементы сборной конструкции. Вся вышерасположенная нагрузка передается на железобетонные прогоны, которые переносят её на несущие стены, колонны, балки фермы и другие опорные элементы.

К тому же, ни один оконный или дверной проем не обходится без укрепления железобетонным прогоном. Эти изделия также применяют для усиления гаражных и ангарных ворот, а также в качестве жестких опор для плит перекрытия со слабой несущей способностью. Прогоны железобетонные - универсальные изделия, которые могут полностью заменить железобетонные перемычки или ригели, если нагрузка на них окажется слишком большой. ЖБИ прогоны в стандартном исполнении могут эксплуатироваться в среднеагрессивной газовой среде, при температуре наружного воздуха до -40 градусов и в районах с сейсмической активностью до 7 баллов по шкале Рихтера. При этом конструкция изделий, эксплуатируемых в суровых условиях, обязательно усиливается предварительно напряженными стальными стержнями и пространственным каркасом. Широкий ассортимент прогонов железобетонных всегда позволит отыскать изделия необходимого типоразмера, однако, если серийные прогоны по какой-то причине не подходят Вашему проекту, на ЖБИ заводе возможно изготовление нетиповых изделий по эскизам заказчика. Для более подробной информации свяжитесь с нашим оператором или закажите обратный звонок!

К ключевым преимуществам прогонов железобетонных можно отнести:

  • Устойчивость к воздействию значительных весовых нагрузок
  • Устойчивость к воздействию повышенной влажности
  • Устойчивость к высоким и низким температурам, а также к их резкому перепаду
  • Устойчивость к воздействию агрессивных газовых сред
  • Устойчивость к появлению коррозии
  • Длительный эксплуатационный срок
  • Легкий и простой монтаж
  • Широкий ассортимент типоразмеров
  • Строгое соответствие требованиям ГОСТ при изготовлении прогонов

Компания «ДСК-Столица» предлагает своим покупателям огромный выбор прогонов железобетонных с доставкой в любую точку РФ. В нашем каталоге представлен широкий ассортимент железобетонной продукции разнообразных размеров для любых сфер строительства. Мы всегда стараемся обеспечить для наших клиентов самые выгодные условия покупки, самую быструю доставку и самую качественную ЖБИ продукцию, изготовленную в соответствии с действующими стандартами ГОСТ.
