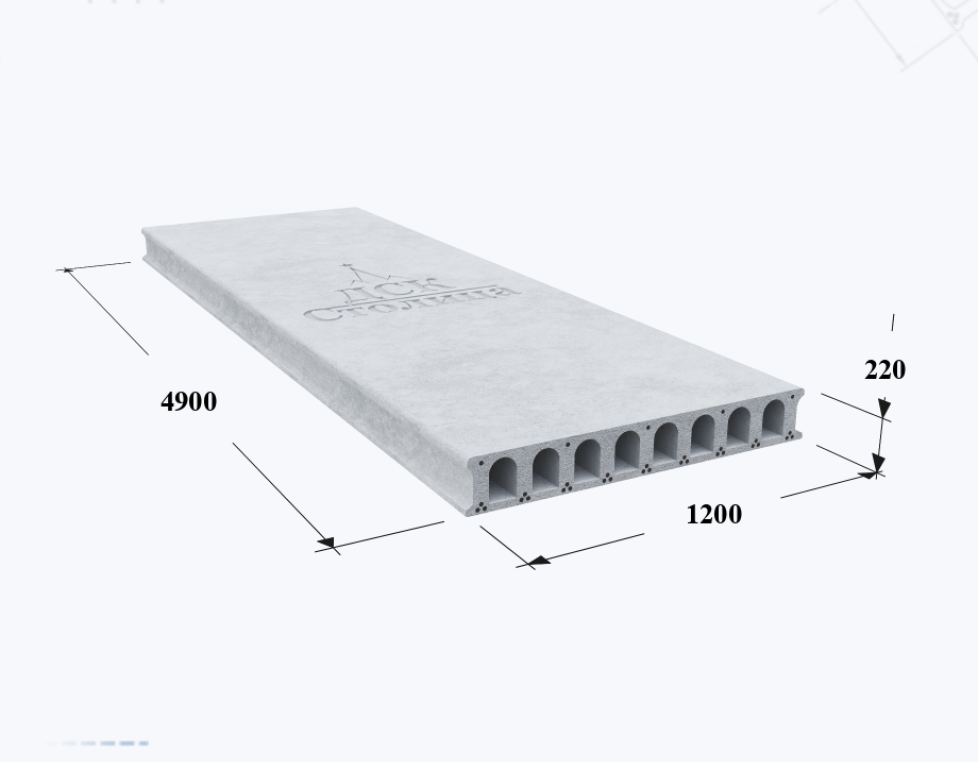

ПБ 49-12-16

Описание

Многопустотная плита перекрытия ПБ 49-12-16 представляет собой железобетонное изделие в форме четырехугольной плоской плиты, которая изготавливается методом стендового безопалубочного непрерывного формования с соблюдением технических условий Cерия ИЖ 976.

Плита ПБ 49-12-16 имеет многопустотные овальные каналы размещенные по всей ее длине. Пустотные каналы необходимы для уменьшения веса и как ребра жесткости. Плита производится со строгим соблюдением строительных норм, предусматривающих толщину изделия 220 мм, длину 4900 мм и ширину 1200 мм. Характерными особенностями плит перекрытий ПБ 49-12-16 являются высокие показатели прочности и устойчивости к нагрузке.

Характеристика изделия и основная сфера применения

Функциональные возможности плит ПБ 49-12-16, позволяют устанавливать ее в зданиях, стены которых выполнены из кирпича, фундаментных блоков ФБС, газобетонных и керамзитобетонных стеновых блоков, используя армопояс для распределения нагрузки по всему периметру здания. Такие характеристики позволяют успешно использовать плиты ПБ 49-12-16 в общественном, промышленном и частном строительстве. Основой пустотных плит является бетон и арматура, эти два строительных материала не поддаются огненным повреждением, поэтому изделие используют в зданиях с категорией безопасности I и II класса огнестойкости.

ПБ 49-12-16 устойчива к основным вертикальным нагрузкам, которые могут возникнуть в процессе эксплуатации, обычно это вес людей, производственное оборудования, мебель, бытовая техника для дома. Кроме этого, плита ПБ (безопалубочного формования) имеет шумоизолирующие свойства, хорошо удерживает тепло и имеет ровную поверхность, что существенно упрощает процесс установки пола или декоративного оформления потолка, а так же снижает стоимость на отделочные материалы.

Имеющиеся воздушные каналы уменьшают массу изделия, снижают теплопроводность, позволяют поместить в них любые инженерные коммуникации. Однако, несмотря на наличие многочисленных достоинств, многопустотные плиты рекомендуется устанавливать в регионах с умеренным температурным и влажным климатом.

Особенность производственного процесса

Основным материалом для изготовления плит является тяжелый бетон, прочность которого на стык В30. Сверху и снизу изделие армируется сетками из проволоки Вр-II, которые на подготовительном этапе подвергаются напряжению (растяжению). Это позволяет монтировать плиту на изгиб и увеличивает устойчивость к растрескиванию.

Производственный процесс предусматривает применение метода безопалубочного формования, такой подход позволяет создать косые торцы изделия под любым углом наклона. Кроме этого, многопустотная плита должна соответствовать установленным нормам, которые предусматривают:

• устойчивость изделия к низким температурам;
• хорошую защищенность от попадания влаги (не ниже W2);
• дополнительную защиту от коррозии;
• высокие показатели огнестойкости;
• наличие монтажных петель для удобства в процессе монтажа;
• способность выдерживать нагрузку до 2100 кгс/м2 (килограмм-сила на квадратный метр).

Специфика маркировки многопустотных плит

На завершающем этапе производственного процесса, многопустотная плита проходит процедуру маркировки. Ее суть заключается в нанесении на изделие букв и цифровых индексов, которые обозначают ее параметры. Сначала маркируется тип изделия, затем размеры, которые указываются в дм, и возможную нагрузку, кгс/м2. В соответствии с этими параметрами, маркировочная формула многопустотной плиты это: ПБ 49-12-16 (4900х1200х220), ПБ - это аббревиатура плита безопалубочная, 60 - длина в дм, 12 - ширина в дм, 8 - несущая способность в кгс/м2. Масса изделия, марка и дата выпуска отмечается на торцевой грани плиты.

Проверка качества многопустотной плиты и соответствие стандарту происходит поэтапно:

1. Сначала оценивается состояние и качество бетона. Выбраковке подлежит изделие, в котором имеются трещины, или наблюдается обнаженная арматура. Допускаются трещины до 0,3 мм, которые могли возникнуть в результате усадки бетонной смеси;
2. Готовая для монтажа плита, отвечает определенным габаритам, обозначенным в проектных чертежах. Ее поверхность должна быть плоской и гладкой, ведь в будущем, будет использоваться как потолок или пол. Допустимым считается отклонение, в приделах 8 мм. Выбраковке подлежат изделия, размеры которых имеют отклонения от стандарта по толщине и по длине;
3. Поверхность изделия, которое допускаются в дальнейшую эксплуатацию, должна быть без существенных дефектов. Имеющиеся углубления и наплывы, образование которых невозможно было избежать на стадии производства, не должны превышать 15 мм. Поскольку небольшие дефекты можно будет замазать бетонной смесью непосредственно перед установкой и упростить процесс декоративного оформления будущего потолка;
4. Железобетонная плита проверяется за показателями класса и марки использованного бетонного раствора, поскольку в дальнейшем они влияют на качество и прочность изделия. Оценивают использованную арматуру и надежность сварных соединений;
5. Особым условием признания многопустотной плиты пригодной для дальнейшей эксплуатации является наличие технического паспорта (сертификата качества). В нем указывается вся информация о готовом изделии, технические параметры, дата производства, маркировочную формулу, морозостойкость и водонепроницаемость. Кроме этого, наличие технического паспорта является обязательным условием при транспортировке и хранении изделия.

Маркировка многопустотных плит перекрытий ПБ:

• ПБ 49 12 16
• ПБ 49-12.16
• ПБ 49.12-16
• ПБ 49.12.16
• ПБ 49-12-16

Разность в маркировках не должна путать заказчика, т.к. это одно и то же изделие, но в строительном плане проектировщик может указать как старую маркировку плит так и новую или свою собственную, что еще больше может путать клиента при покупке плит перекрытий.

Поиск плит перекрытий может осуществляться в интернете поисковыми фразами:

• Плиты перекрытия
• Плиты перекрытия размеры
• Плиты перекрытия размеры цены
• Плиты перекрытия пустотные
• Плиты ПБ
• Плиты перекрытия ПБ
• Купить плиты перекрытия

Сроки изготовления плит перекрытий ПБ 49-12-16 составляют от 1 до 5 дней. Длина изготовленной плиты перекрытия ПБ от 1 до 10,8 метра! Имеется возможность изготовления плит длиной с шагом 1 см (максимальная длина 10 780 мм). Возможна угловая распилка с косыми торцами, как односторонними, так и двухсторонними.
