УБК-5А

Описание

Плиты подстанций - это элементы сборной железобетонной конструкции, которые используются в энергетическом строительстве при прокладке кабельных каналов внутри электрических подстанций и на территориях открытых распределительных устройств напряжением 35-500 кВ. Сборные кабельные каналы устанавливаются для защиты силовых кабелей, находящихся под высоким напряжением, от контакта с грунтом и водой, а также для предотвращения возможного повреждения и разрыва кабельной линии. Железобетонные плиты подстанций устойчивы к перепадам температур, воздействию агрессивной среды и появлению электрической коррозии благодаря обработке специальными растворами и соединениями, которую проходят все изделия, изготовленные на наших ЖБИ заводах. Сочетание тяжелого бетона и предварительно напряженной стальной арматуры позволяет плитам подстанций выдерживать постоянные вибрационные и ударные нагрузки в течение длительного срока без потери первоначальных эксплуатационных характеристик.

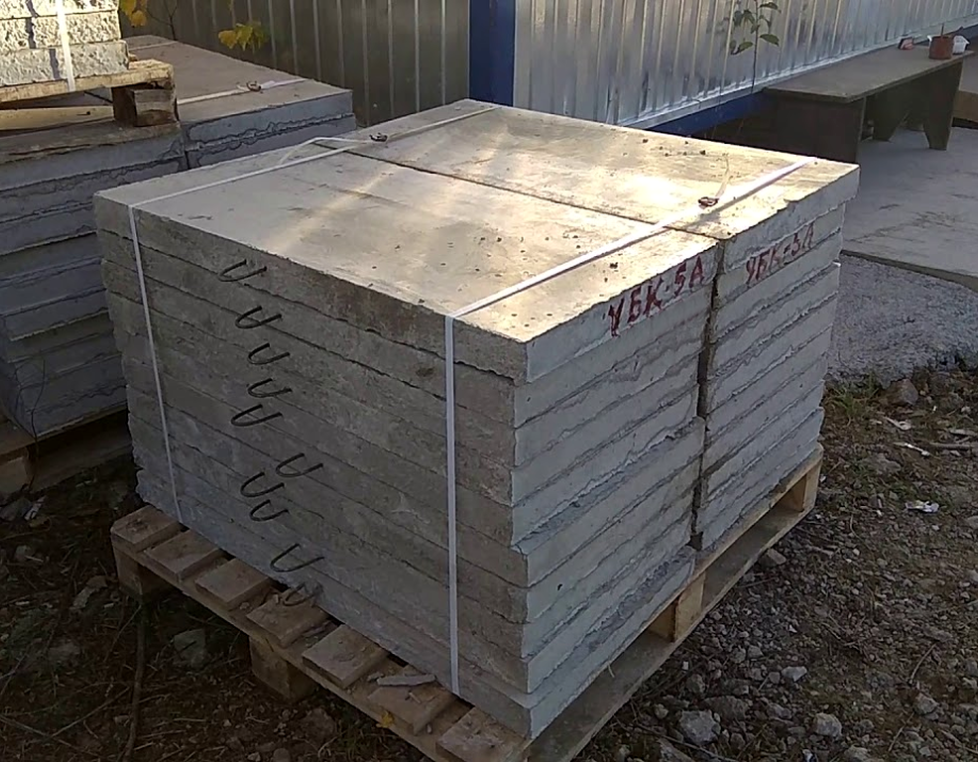

Внешне плиты подстанций представляют собой плоские монолитные изделия прямоугольной формой высотой 60 мм (УБК-5, П15-5 и П10-5), либо вытянутые изделия прямоугольной формы высотой 250 мм (УБК-9А), оснащенные тремя сквозными продольными каналами, которые предназначены для размещения силовых кабелей. Буквенный индекс «А» в маркировке таких плит указывает на то, что они применяются в качестве днища кабельного канала. На один кабельный лоток может укладываться от двух до четырех плит перекрытия, в зависимости от типоразмера изделий. Собственный вес железобетонных плит подстанций (от 73 кг) надежно фиксирует их положение и предохраняет от сдвигов относительно лотка. Благодаря тому, что все ЖБИ изделия для строительства кабельных каналов изготовлены по одной серии ГОСТ, монтаж сборной конструкции отличается быстротой и легкостью, сокращая общее время строительства.

Монтаж сборных кабельных каналов осуществляется в заранее подготовленную траншею глубиной не более двух метров. После того как силовые кабели будут уложены в железобетонные лотки, кабельный канал накрывается плитами подстанций и засыпается грунтом. Перед укладкой плит внутренняя поверхность кабельных лотков обрабатывается гидроизоляционными материалами, а закладные элементы покрываются антикоррозионными составами. Сборные кабельные каналы из железобетонных лотков и плит подстанций обеспечивают абсолютную герметичность кабельной линии, надежно защищают расположенные внутри силовые кабели от перепадов температуры, воздействия влаги и появления коррозии, а также препятствуют попаданию грунта и различных химически активных элементов, оказывающих пагубное воздействие на важнейшие элементы коммуникаций. Железобетонные плиты подстанций рассчитаны на применение в любых климатических зонах с расчетной температурой наружного воздуха самой холодной пятидневки до -55 градусов, а также в районах с повышенной сейсмической активностью до 9 баллов по шкале Рихтера.

Особенности маркировки плит подстанций

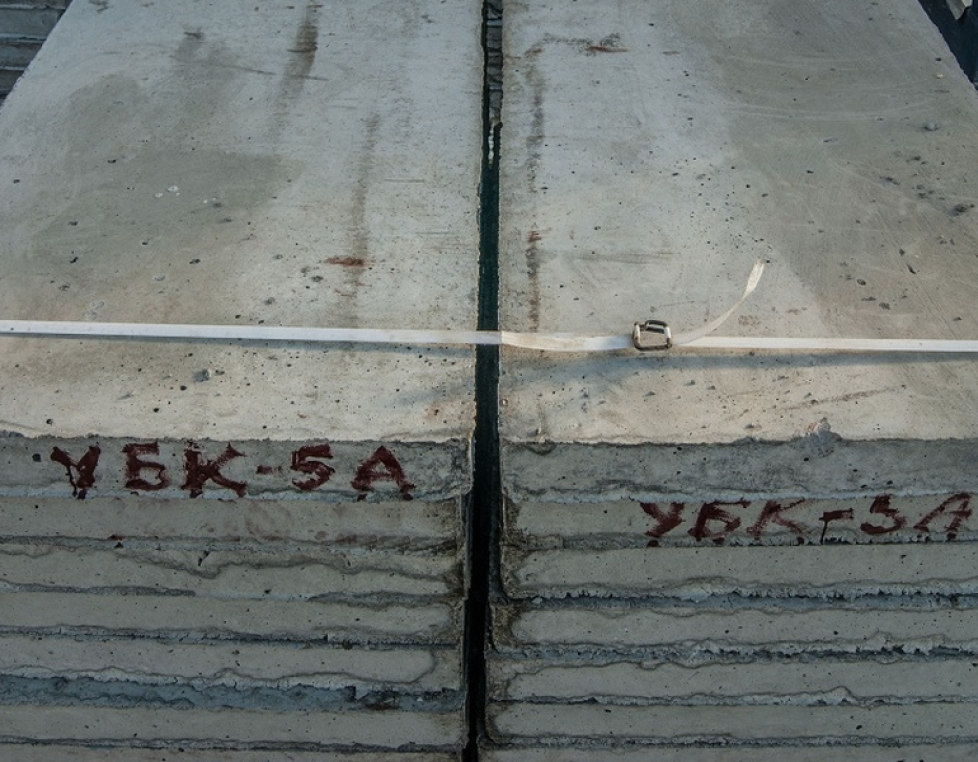

На примере рассмотрим маркировку железобетонных плит типа УБК-5 следует читать как:

• УБК - плита кабельного лотка
• 5 - типоразмер изделия

Дополнительный буквенный индекс «А» в конце маркировки плит подстанций указывает на то, что они применяются в качестве днища кабельного канала.

Так же на примере рассмотрим маркировку железобетонных плит типа П 15-5 следует читать как:

• П - плита перекрытия
• 15 - длина изделия в дециметрах
• 5 - ширина изделия в дециметрах

Технические характеристики

Для изготовления плит подстанций принято использовать тяжелый бетон класса В15 (М200) с морозостойкостью F100-F200 и водонепроницаемостью W6. Тяжелый бетон обладает достаточной прочностью, водонепроницаемостью и долговечностью, хорошо противостоит вибрационным нагрузка, растрескиванию и появлению электрической коррозии. Для улучшения эксплуатационных характеристик готового ЖБИ изделия и повышения его гидрофобной защиты, в бетонную смесь добавляют специальные присадки. Армирование железобетонных плит подстанций может осуществляться с помощью: стержневой горячекатаной гладкой стали класса A-I по ГОСТ 5781-82; стержневой горячекатаной стали периодического профиля класса A-III и A-V по ГОСТ 5781-82; стержневой термически упрочненной стали периодического профиля класса Aт-VI по ГОСТ 10884-81; а также обыкновенной гладкой арматурной проволоки класса B-1 по ГОСТ 6727-80. Для монтажных петель принято использовать горячекатаную гладкую арматурную сталь класса A-I. Стальной металлический каркас в обязательном порядке проходит антикоррозийную обработку, которая позволяет продлить срок службы изделий в условиях агрессивной среды.

Особенности производственного процесса

Производством плит подстанций занимаются ЖБИ заводы, дилерами которых мы являемся. Каждый завод оснащен высокоэффективным оборудованием, которое позволяет контролировать весь технологический процесс на каждой стадии производства. Железобетонные плиты подстанций изготавливаются согласно Серия 3.407-102 «Унифицированные железобетонные элементы подстанций 35-500 кВ», которая позже была заменена на Серия 3.407-102 «Унифицированные железобетонные изделия подстанций 35-500 кВ». Данные материалы предусматривают для готовых ЖБИ изделий строгое соответствие следующим характеристикам:

• Жёсткость, прочность и устойчивость изделий к возникновению трещин
• Физическая прочность, водонепроницаемость и морозостойкость бетона
• Обязательная гидроизоляция изделий (защита от коррозии)
• Толщина защитного бетонного слоя, вплоть до арматуры

Изготавливаются плиты подстанций путем формования в горизонтальных металлических опалубках. Формование всех ЖБИ изделий осуществляется двумя способами: методом вибрационного прессования либо методом вибрационного литья. Метод вибрационного прессования предполагает использование металлических форм (опалубок), внутрь которых помещается стальной армирующий каркас. Пока опалубка заполняется бетонной смесью, параллельно запускаются специальные вибраторы, установленные внутри формы, для равномерной усадки бетонной смеси. Такая технология позволяет бетону заполнить все пространство без каких-либо пустот и обеспечить необходимую плотность готового ЖБИ.

Метод вибрационного литья также предполагает подготовку стальных армирующих каркасов, которые помещаются в формы для последующей заливки бетонной смесью. При использовании метода вибрационного литья бетонная смесь заливается в металлическую либо металлопластиковую опалубку в несколько приемов. Усадка бетонной смеси выполняется с помощью глубинного вибратора, после чего её тщательно выравнивают. В процессе изготовления осуществляется перемешивание смеси инструментом с фибровым волокном, сделанным из пластика либо металла. После завершения заливки бетонной смеси, формы выдерживаются в сухом помещении до полного затвердения.

К выбору бетонной смеси при производстве элементов подстанций подходят с особой тщательностью в силу того, что на данные ЖБИ будет приходиться достаточно большая доля нагрузки, а также постоянное воздействие влаги и химически активных веществ. Для изготовления тяжелого бетона принято использовать бетонную смесь с добавлением гранитного щебня, фракционность которого зависит от области применения изделий. Также в смесь могут быть добавлены специальные присадки, увеличивающие прочность готовых ЖБИ, если того требует строительный проект. Пластифицирующие, газообразующие и воздухововлекающие добавки, которые входят в состав бетонной смеси, обеспечивают необходимый уровень морозостойкости, что позволяет железобетонным плитам подстанций выдерживать множество циклов замораживания и оттаивания без появления трещин на поверхности.

Главным документом любого изделия, изготовленного на ЖБИ заводе, технический паспорт (или сертификат качества), который выдается после проведенных испытаний на соответствие заявленным требованиям ГОСТ. В техническом паспорте прописана маркировка, дата изготовления, номер партии и количество изделий в партии, наименование завода-производителя, марка и прочность бетона, показатель морозостойкости и водонепроницаемости, геометрические параметры и вес, а также номер ГОСТ, в соответствии с которым изготавливались плиты подстанций. Помимо этого, на боковую сторону изделия наносится специальный маркировочный знак - штамп ОТК.
