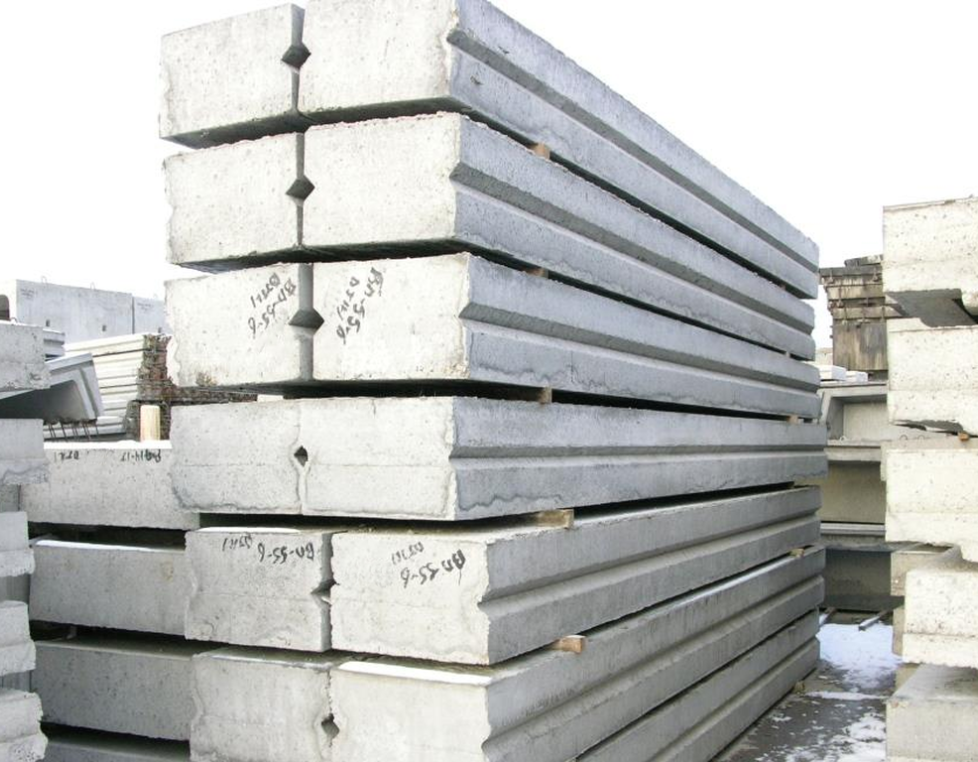

ВП 22-12

Описание

Плиты камер каналов ВП 22-12 – это железобетонные плиты для перекрытий, которые производят для монтажа несущих горизонтальных конструкций над камерами и водосточными каналами, над канализационными сетями. Второй способ применения – это возведение перекрытий лотков для труб в процессе установки инженерных коммуникационных систем.

Аббревиатура ВП расшифровывается как «водосточно-канализационная плита». Первая цифра маркировки означает длину плиты камер каналов, а вторая – ширину плиты в дециметрах.

Сфера применения

Главная задача использования плит ВП – это создание прочного и надежного перекрытия для защиты подземных коммуникаций. Грамотно установленные ЖБИ данного типа предохраняют действующие сети от засыпания песком и грунтом, а также обеспечивают быстрый доступ к системе при необходимости проведения обслуживания или ремонта коммуникации.

Если плита установлена над лотком для труб, такая система может эксплуатироваться гораздо дольше благодаря защите от агрессивного воздействия осадков, грунтовых вод и химикатов, просачивающихся с поверхности почвы.

Таким образом, железобетонные плиты ВП используют в деле сооружения перекрытий:

• Коллекторных и водосточных каналов;
• Коммуникационных систем и сетей;
• Лотков подземных трубопроводов.

Железобетонные плиты перекрытий устанавливаются на различной глубине в зависимости от условий пролегания трасс канализации и других подземных сетей, поэтому изделия обладают разной несущей способностью. При избыточной нагрузке на грунт (железнодорожное полотно, интенсивно эксплуатируемые пригородные автотрассы и городские дороги, жилые районы крупных населенных пунктов) выбор делается в пользу усиленных плит ВП.

Технические характеристики

Канальнае плиты ВП из железобетона обладают отличными техническими характеристиками, позволяющими без опасений применять их под автомагистралями, железнодорожными путями или на густонаселенных участках с высокими нагрузками на грунт.

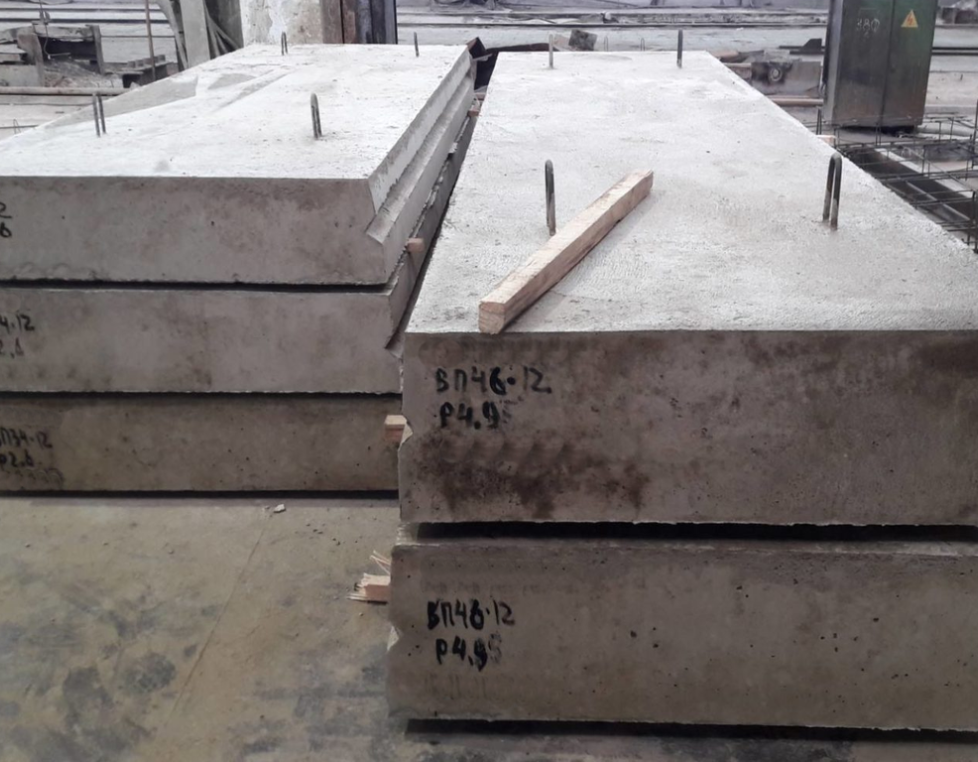

Габариты плиты камер ВП 22-12:

• Длина – 2210 мм;
• Ширина – 1200 мм;
• Высота – 160 мм;
• Масса – 1.000 т;
• Класс бетона по прочности на зжатие – В22,5;
• Марка бетона по прочности на зжатие – М300;
• Отпускная прочность материала – 70%;
• Морозостойкость – F150;
• Водонепроницаемость – W4;
• Технические условия - Альбом РК 2303-86.

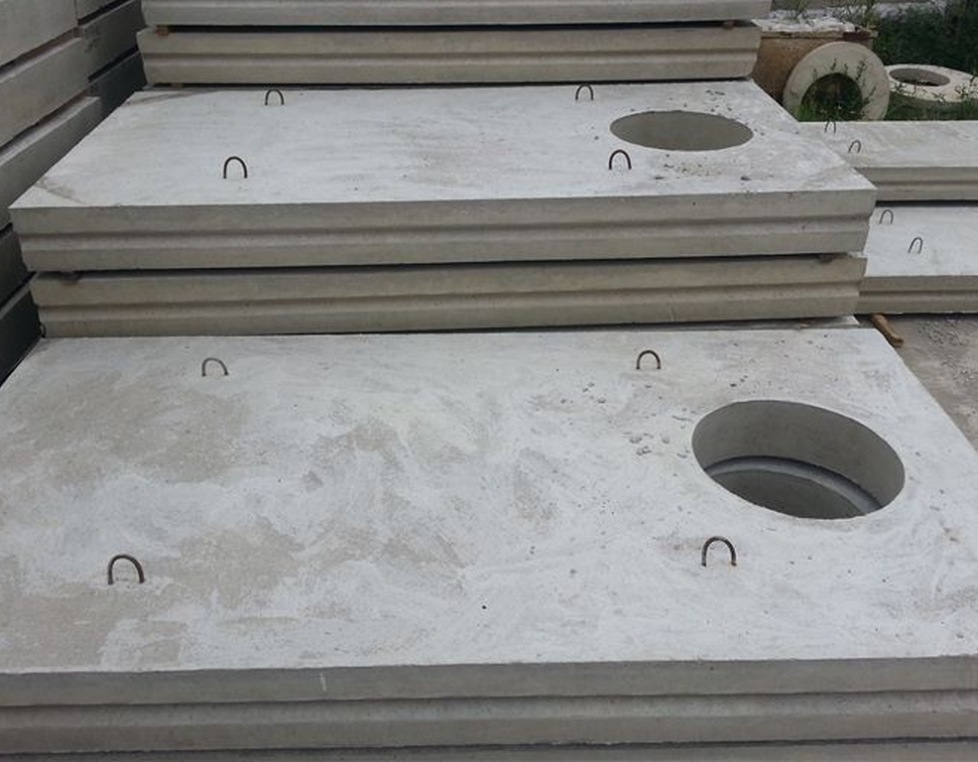

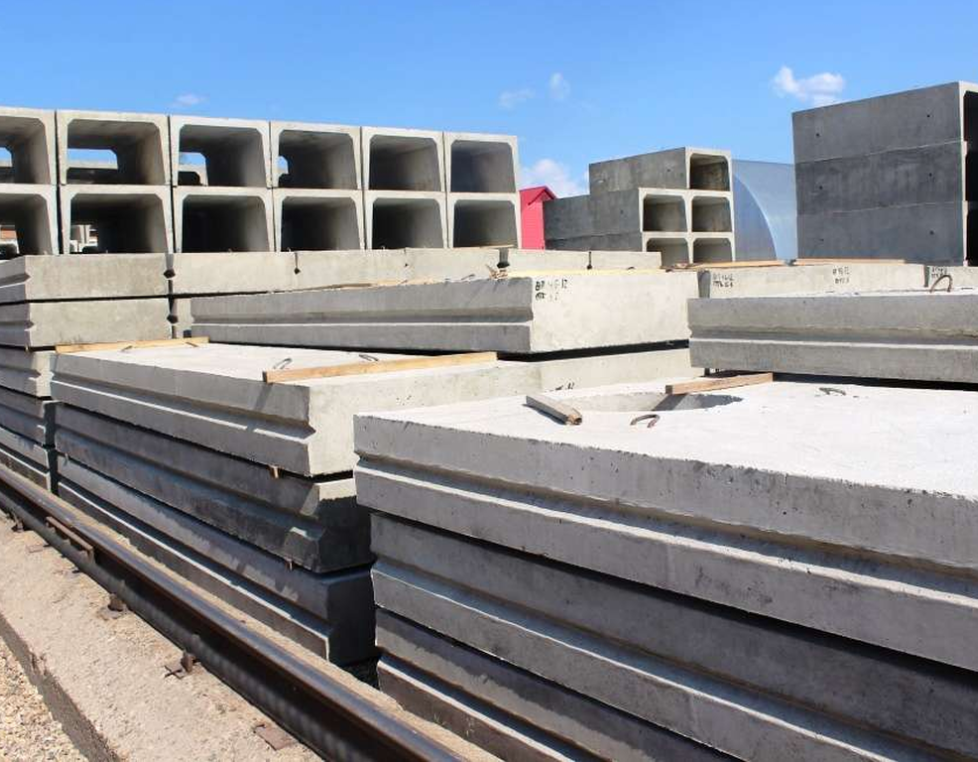

Разновидности ВП 22-12 с одним боковым или центральным, либо с двумя отверстиями имеют те же габариты, а также боковое отверстие диаметром 700 мм для предоставления возможности спуска в коллектор или камеру специалисту по ремонту и обслуживанию сетей.

Дело в том, что грамотная эксплуатация сетей водоснабжения требует наличия подземных смотровых камер, для сооружения которых применяются особые плиты с отверстиями для осуществления контроля за работоспособностью системы и проведения необходимого ремонта – это неотъемлемые элементы коллекторов.

Также плиты могут различаться по толщине, которая варьируется от 160 до 400 мм в зависимости от глубины применения (максимум – 6 метров).

Производственные требования

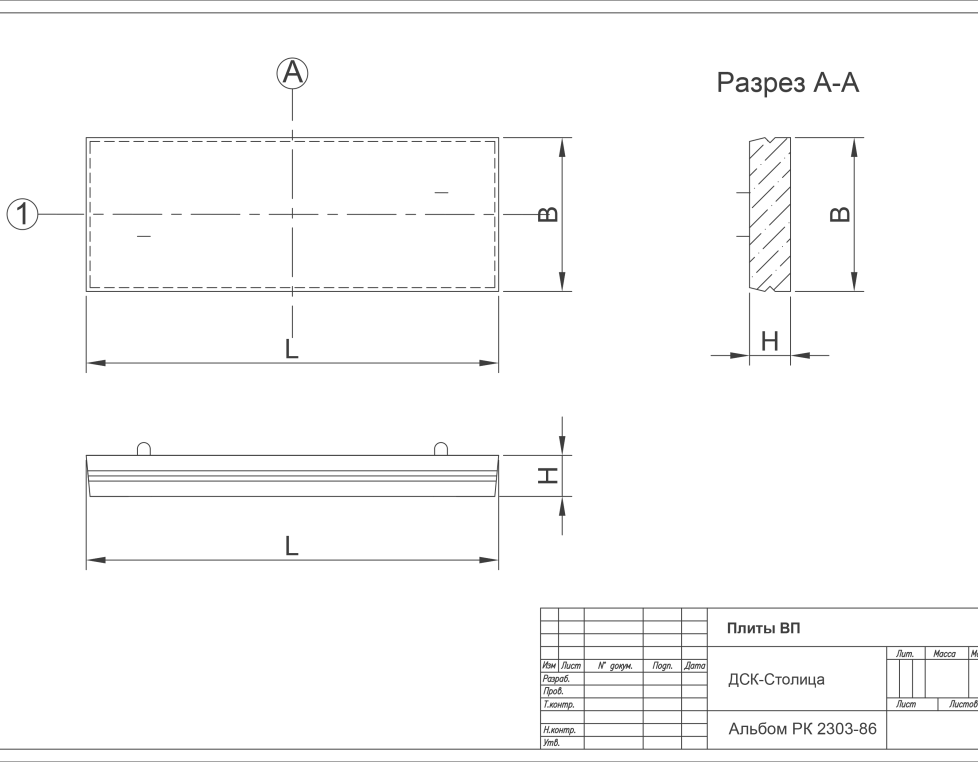

Плиты перекрытий производятся в соответствии с техническими условиями Альбома РК 2303-86, который содержит рабочие чертежи изделий данного типа:

• Используется арматура классов А-I и A-III (ГОСТ 5781-82);
• Для подъемных петель применяется горячекатаная арматурная сталь;
• Армирование ж/б изделий производится при помощи сварных сеток, которые объединяются в пространственную каркасную конструкцию посредством сварочных клещей либо вязальной проволоки;
• Плиты отливают в специальных формах, который соответствуют требованиям ГОСТ 18886-73.

Приемосдаточные испытания

Во время производственного контроля проводят выборочную оценку соответствия изделий техническим условиям.

• Отклонения от проектных замеров не должны превышать 10 мм по ширине и длине, а по толщине и вырезам – 5 мм. Разность диагоналей должна быть не больше 8 мм.
• Не допускается наличие обнаженной арматуры, трещин (кроме усадочных) шириной более 0,1 мм.

Приемка изделий осуществляется согласно нормам ГОСТ 13015.1-81 и техническим условиям Альбома РК 2303-86. Проверяются партии численностью не менее 5 изделий.

• Путем внешнего осмотра оценивают геометрические параметры, качество поверхности бетона и правильную форму.
• Прочность и морозостойкость контролируются по данным лабораторных записей.

Хранение и доставка

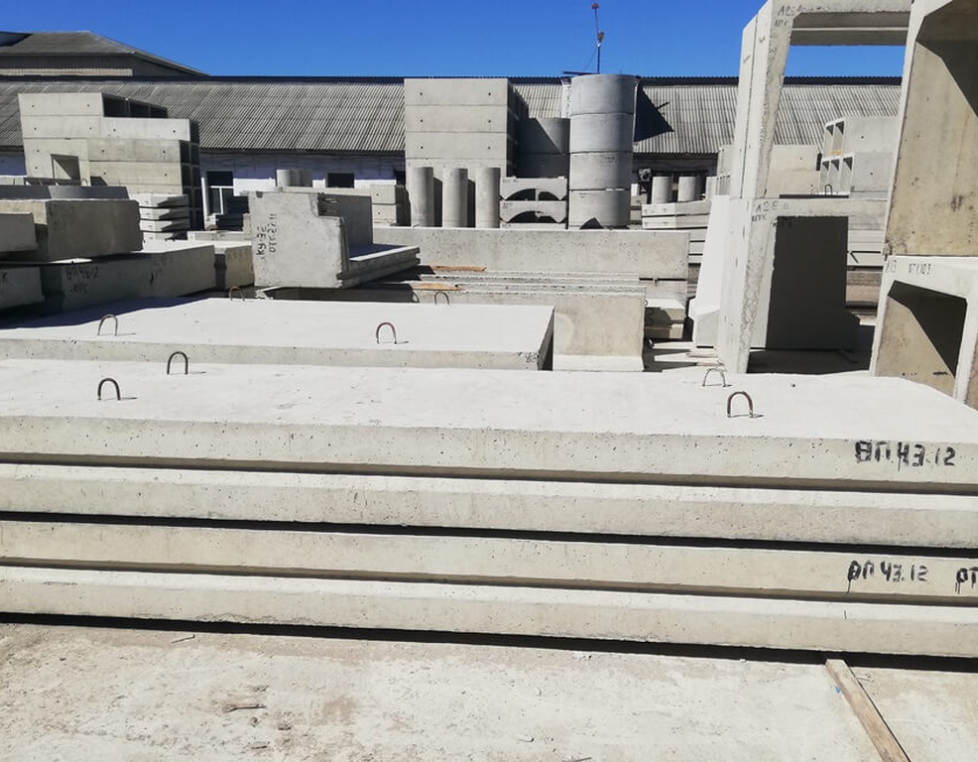

Готовые изделия хранятся на территории специально оборудованных складских помещений. Допускается складирование в 6-8 рядов по высоте, причем между изделиями устанавливаются деревянные прокладки.

Компания «ДСК-Столица» доставляет плиты перекрытий каналов ВП 22-12 посредством транспортных компаний, соблюдая установленные требования транспортировки. Доставка на объект производится согласно спецификации с указанием числа изделий каждой марки. Плиты камер и каналов привозят в раскрепленном состоянии с целью защиты от их поперечного или продольного смещения.
