КР-ПЛ-1 крышка лотка

Описание

Крышки лотков КР и КР-ПЛ - это элементы сборной железобетонной конструкции, которые применяются в железнодорожном строительстве для покрытия дренажных лотков маркировки МПЛ и МШЛ, установленных в междупутьях и при пересечении железнодорожных путей. Железобетонные крышки лотков помогают защитить сборный водоотводный канал от засорения мусором, почвой, камнями, ветками и прочими нежелательными предметами, предотвратить его разрушение в результате различных механических воздействий, а также в результате избыточного давления грунта на стенки дренажных лотков. Крышки лотков КР и КР-ПЛ принимают на себя часть постоянной нагрузки, которую испытывает дренажный лоток, тем самым усиливая его конструкцию и увеличивая эксплуатационный срок всей водоотводной системы. Железобетонные крышки лотков устойчивы к перепадам температур, воздействию агрессивной среды и появлению коррозии благодаря обработке специальными растворами и соединениями, которую проходят все изделия, изготовленные на наших ЖБИ заводах.

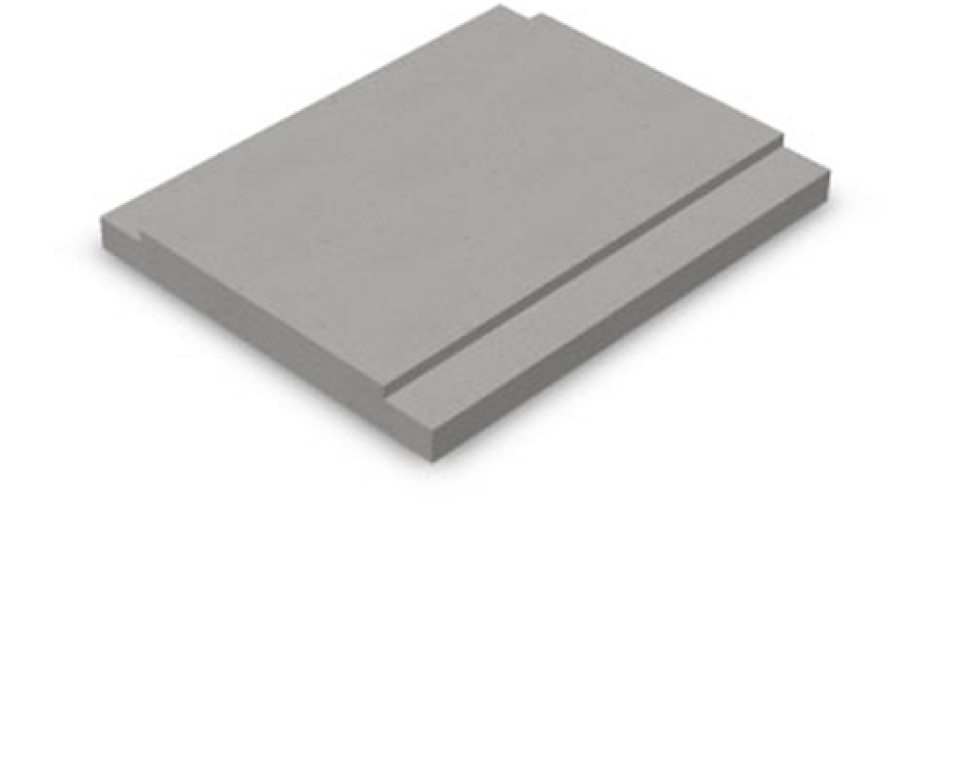

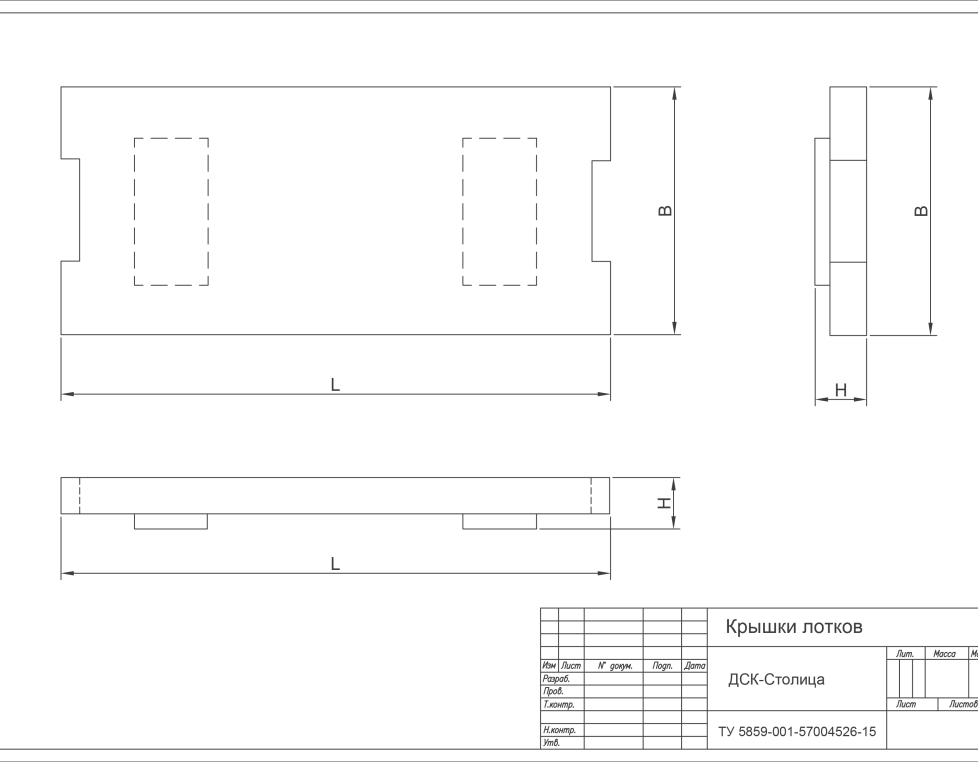

Внешне крышки лотков КР и КР-ПЛ представляют собой небольшие железобетонные плиты прямоугольной формы, оснащенные специальными технологическими выступами с боковых сторон, которые препятствуют смещению изделий в процессе эксплуатации. Длина крышек составляет 750 мм, ширина 350, 600 либо 730 мм, высота 70 мм. В процессе монтажа на один дренажный лоток стандартной длины 1500 мм помещается две железобетонные крышки. Типоразмер данных изделий подбирается в зависимости от типа монтируемого лотка: при установке междупутных дренажных лотков маркировки МПЛ применяются крышки КР-3 либо КР-ПЛ-3; при установке междушпальных дренажных лотков маркировки МШЛ применяются крышки КР-1 либо КР-ПЛ-1. Помимо основных типов дренажных лотков, существуют изделия маркировки МЖБЛ, которые устанавливаются на автомагистралях, трассах, крупных промышленных и строительных объектах, и используются совместно с крышками КР-2 и КР-ПЛ-2.

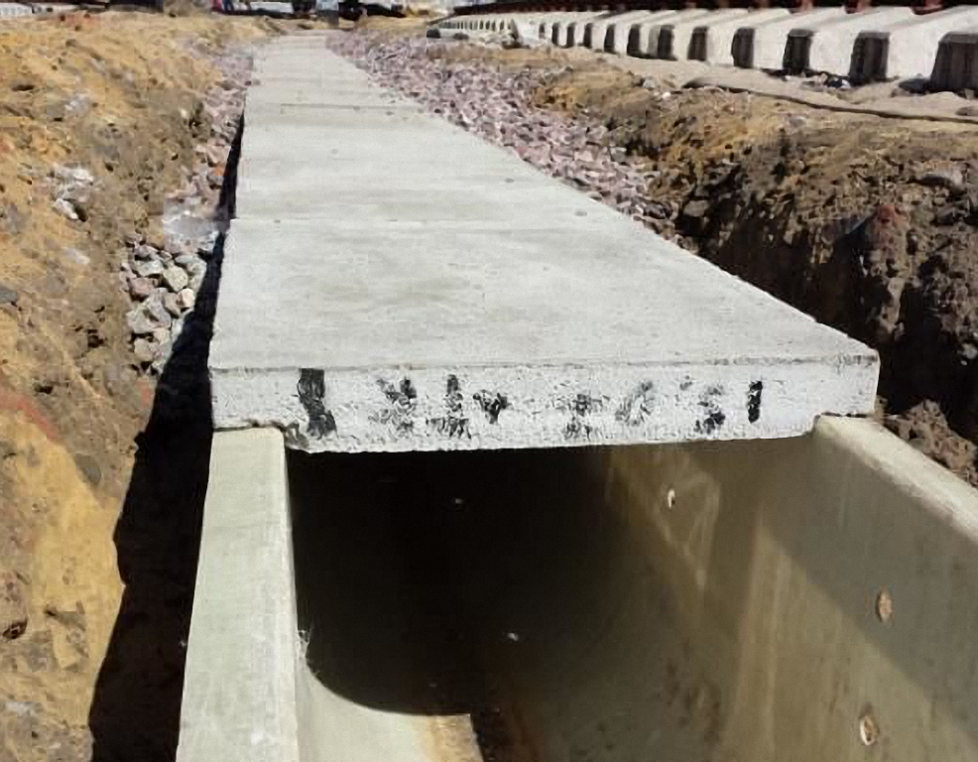

Сборная конструкция из железобетонных лотков и крышек является важной частью водоотводной системы, предназначенной для повышения эффективности работы дренажа, располагаемого на железнодорожных станциях, вдоль железнодорожных путей, а также на других потенциально опасных и ответственных участках. Использование дренажных лотков и крышек позволяет значительно снизить вероятность аварий и разрушений вследствие размытия грунта дождевыми, талыми и грунтовыми водами. Своевременная установка сборной водоотводной системы из ЖБИ является обязательным условием для железнодорожных путей, расположенных в низинах, зонах с высокой степенью риска подтоплений, а также на водонасыщенных грунтах. Изготовленные на ЖБИ заводе крышки лотков КР и КР-ПЛ отличаются высокой прочностью, долговечностью и могут выдерживать точечную нагрузку весом до 100 кг. Сочетание тяжелого бетона и предварительно напряженной арматуры позволяет данным изделиям без вреда переносить постоянные вибрационные и ударные нагрузки в течение длительного времени.

Особенности маркировки

Рассмотрим на примере маркировку железобетонных крышек лотков типа КР-ПЛ-3 следует читать как:

• КР/ КР-ПЛ - крышка лотка
• 3 - типоразмер изделия

Технические характеристики

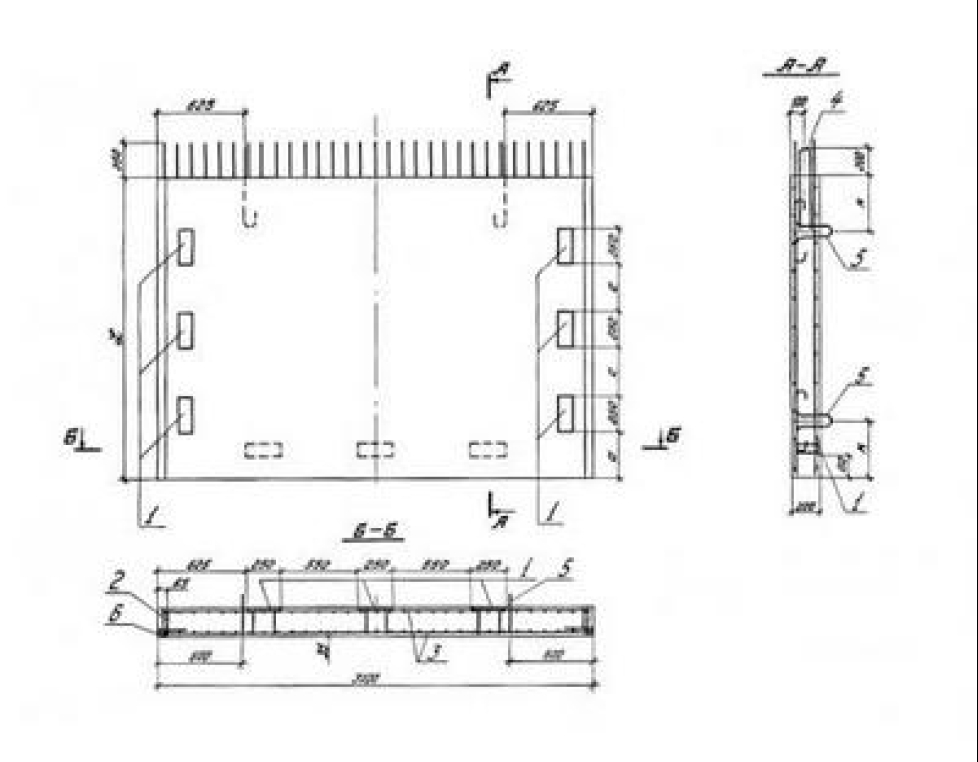

Для изготовления крышек лотков КР и КР-ПЛ принято использовать тяжелый бетон класса В25 (M350) с морозостойкостью F200-F300 и водонепроницаемостью W4. Тяжелый бетон традиционно используется при производстве ЖБИ изделий для железнодорожного строительства так как обладает достаточно высокой прочностью и долговечностью, не подвержен растрескиванию, хорошо противостоит вибрационным и ударным нагрузка, а также воздействию агрессивной среды и частым перепадам температур. Армируются железобетонные крышки лотков стержнями из горячекатаной стали периодического профиля класса A-III либо стержнями из горячекатаной гладкой арматурной стали класса A-I. Соединение стержней в плоский каркас производится с помощью вязальной проволоки либо контактной точечной электросварки. Другие виды сварки не допускаются. Конструктивная арматура выполняется из обычной проволоки класса B-I диаметром 4 мм. Все металлические элементы в обязательном порядке проходит антикоррозийную обработку, которая позволяет продлить срок службы изделий в условиях агрессивной среды.

Особенности производственного процесса

Производством крышек лотков КР-ПЛ-1 крышка лотка занимаются ЖБИ заводы, дилерами которых мы являемся. Каждый завод оснащен высокоэффективным оборудованием, которое позволяет контролировать весь технологический процесс на каждой стадии производства. Железобетонные крышки лотков КР и КР-ПЛ изготавливаются в соответствии с общими техническими требованиями ТУ 5859-001-57004526-15, а также согласно типовому проекту инв. №984 «Альбом водоотводных устройств», «Альбом стандартных решений водоотводных устройств на железных дорогах» и ТУ 5859-001-57004526-15 «Сборные железобетонные междушпальные лотки на железнодорожных путях промышленных предприятий». Данные материалы предусматривают для готовых ЖБИ изделий строгое соответствие следующим характеристикам:

• Жёсткость, прочность и устойчивость изделий к возникновению трещин
• Физическая прочность, водонепроницаемость и морозостойкость бетона
• Обязательная гидроизоляция изделий (защита от коррозии)
• Толщина защитного бетонного слоя, вплоть до арматуры
• Качественная арматура, соответствующая государственным стандартам

Изготавливаются крышки лотков КР и КР-ПЛ путем формования в горизонтальных металлических опалубках. Формование всех ЖБИ изделий осуществляется двумя способами: методом вибрационного прессования либо методом вибрационного литья. Метод вибрационного прессования предполагает использование металлических форм (опалубок), внутрь которых помещается стальной армирующий каркас. Пока опалубка заполняется бетонной смесью, параллельно запускаются специальные вибраторы, установленные внутри формы, для равномерной усадки бетонной смеси. Такая технология позволяет бетону заполнить все пространство без каких-либо пустот и обеспечить необходимую плотность готового ЖБИ.

Метод вибрационного литья также предполагает подготовку стальных армирующих каркасов, которые помещаются в формы для последующей заливки бетонной смесью. При использовании метода вибрационного литья бетонная смесь заливается в металлическую либо металлопластиковую опалубку в несколько приемов. Усадка бетонной смеси выполняется с помощью глубинного вибратора, после чего её тщательно выравнивают. В процессе изготовления осуществляется перемешивание смеси инструментом с фибровым волокном, сделанным из пластика либо металла. После завершения заливки бетонной смеси, формы выдерживаются в сухом помещении до полного затвердения.

К выбору бетонной смеси при производстве элементов подстанций подходят с особой тщательностью в силу того, что на данные ЖБИ будет приходиться достаточно большая доля нагрузки, а также постоянное воздействие влаги и химически активных веществ. Для изготовления тяжелого бетона принято использовать бетонную смесь с добавлением гранитного щебня, фракционность которого зависит от области применения изделий. Также в смесь могут быть добавлены специальные присадки, увеличивающие прочность готовых ЖБИ, если того требует строительный проект. Пластифицирующие, газообразующие и воздухововлекающие добавки, которые входят в состав бетонной смеси, обеспечивают необходимый уровень морозостойкости, что позволяет железобетонным крышкам лотков выдерживать множество циклов замораживания и оттаивания без появления трещин на поверхности.

Главным документом любого изделия, изготовленного на ЖБИ заводе, технический паспорт (или сертификат качества), который выдается после проведенных испытаний на соответствие заявленным требованиям ГОСТ. В техническом паспорте прописана маркировка, дата изготовления, номер партии и количество изделий в партии, наименование завода-производителя, марка и прочность бетона, показатель морозостойкости и водонепроницаемости, геометрические параметры и вес, а также номер ГОСТ, в соответствии с которым изготавливались крышки лотков КР-ПЛ-1 крышка лотка. Помимо этого, на боковую сторону изделия наносится специальный маркировочный знак - штамп ОТК.
