3.2ПБ 100-12-6

Описание

Железобетонные многопустотные плиты 3.2ПБ 100-12-6 производятся для создания перекрытий между этажами в жилых, общественных и промышленных зданиях с несущими стенами из кирпича, фундаментных, газобетонных и керамзитных блоков, а также в каркасных и сборно-монолитных конструкциях. Помимо этого плиты могут использоваться в качестве балок и перемычек.

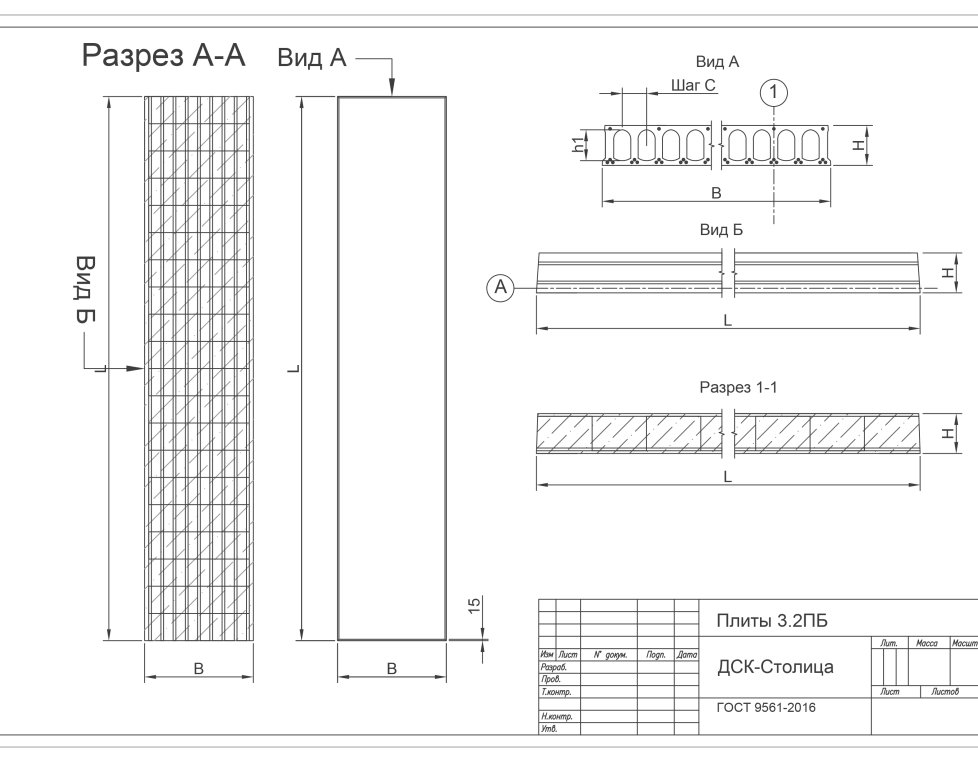

Плиты перекрытия изготавливаются толщиной (высотой) 320 мм и шириной 1197 мм с применением двухрядного армирования высокопрочными стальными канатами диаметром до 15 мм класса К7. Длина варьируется в зависимости от требований заказчика и типа проекта. Плиты запроектированы под расчетно-распределительные нагрузки (сверх собственной массы) в размере от 300 до 2400 кгс/м2.

Наличие овальных пустот обеспечивает уменьшение вибраций, качественную звуко- и теплоизоляцию, а также легкость готового изделия. Благодаря особенностям производства плиты перекрытия обладают гладкой поверхностью и не нуждаются в дополнительной обработке.

Нижняя сторона многопустотной стендовой плиты 3.2ПБ 100-12-6 выпускается в готовом к отделке виде и служит потолком. Нижняя сторона служит основанием пола. Заделка пустот в торцах плит перекрытия не требуется в тех случаях, когда напряжение сжатия в стенах от расчетных нагрузок не превышает 45 кгс/см2.

Технические характеристики

Плиты многопустотные стендовые 3.2ПБ 100-12-6 изготавливаются методом безопалубочного формования с применением тяжелого бетона класса В40 (М550). Масса 1 м/п 464 кг. Объем 1 м/п 0.19 куб.м. Показатель морозостойкости бетона соответствует критериям F200-F300, показатель водонепроницаемости соответствует критериям W10-W16. Предел огнестойкости соответствует СНиП 21-01-97 и равен REI 60, что позволяет применять плиты в постройках I степени огнестойкости. Армирование плит осуществляется продольно, предварительно напряженными арматурными тросами или проволокой. Степень армирования зависит от длины плиты перекрытия и предполагаемой расчетной нагрузки. В нижней зоне используется армирование стальными канатами 12 - 15 мм класса К7. Для верхней зоны применяют канат диаметром 9 мм. Применение технологии тросового армирования исключает фактор поверхностного натяжения, которое вызывает появление трещин.

Особенности производственного процесса

Плиты перекрытия 3.2ПБ 100-12-6 изготавливаются при помощи современных строительных технологий путем заливки бетонной смеси на всю длину непрерывно движущегося, вибрационного, подогреваемого формовочного стенда (конвейерной линии) с натянутыми металлическими тросами или проволоками. Вдоль вибрационной линии стенда проходит формовочная машина, выравнивающая поверхность плиты. Полученную железобетонную линию закрывают теплоизоляционным материалом и прогревают. После просушки железобетонную линию разрезают на готовые изделия необходимой длины. Шаг плиты ПБ кратен 100 мм. Данный метод производства позволяет снизить вес изделия на 5% и получить плиту с гладкой поверхностью, без трещин, необходимых размеров.

Основным материалом для изготовления плит является тяжелый бетон, прочность которого на стык В40. Сверху и снизу изделие армируется сетками из проволоки К7, которые на подготовительном этапе подвергаются напряжению (растяжению). Это позволяет монтировать плиту на изгиб и увеличивает устойчивость к растрескиванию. Производственный процесс предусматривает применение метода безопалубочного формования, такой подход позволяет создать косые торцы изделия под любым углом наклона.

Кроме этого, многопустотная плита должна соответствовать установленным нормам, которые предусматривают:

• Устойчивость изделия к низким температурам
• Хорошую защищенность от попадания влаги (не ниже W2)
• Дополнительную защиту от коррозии
• Высокие показатели огнестойкости
• Способность выдерживать нагрузку до 2400 кгс/м2 (килограмм-сила на квадратный метр)

Специфика маркировки

На завершающем этапе производственного процесса, многопустотная плита проходит процедуру маркировки. Ее суть заключается в нанесении на изделие буквенных и цифровых индексов, которые обозначают ее параметры. Сначала маркируется тип изделия, затем размеры, которые указываются в дм, и возможную нагрузку, кгс/м2. В соответствии с этими параметрами, маркировочная формула многопустотной плиты это: 3.2ПБ 100-12-6 (10000х1200х320), 3.2ПБ - плита перекрытия высотой 320 мм, 10000 - длина в дм, 1200 - ширина в дм, 320 - несущая способность в кгс/м2. Масса изделия, марка и дата выпуска отмечается на торцевой грани плиты.

Контроль качества

Плиты перекрытия 3.2ПБ 100-12-6 проходят тщательные проверки согласно правилам ГОСТ. Так как в процессе эксплуатации изделия будут подвергаться высоким нагрузкам как от соседних плит, так и от самой конструкции, они должны быть максимально надежными, обладать достаточной жесткостью, прочностью и не прогибаться. Немаловажным качеством является огнестойкость плит перекрытия 3.2ПБ 100-12-6 - пожар способен вызвать разрушение не только железобетонных изделий, но и повлечь за собой обрушение всего здания.

Благодаря многопустотной конструкции плиты перекрытия имеют сравнительно небольшой вес, что делает их достаточно экономичными. Все изделия, прошедшие приемосдаточные испытания, получают сертификат, содержащий информацию о технических характеристиках, дате производства, материале изготовления, марке бетона, его морозостойкости и водонепроницаемости.

Проверка качества происходит поэтапно:

• Сначала оценивается состояние и качество бетона. Выбраковке подлежит изделие, в котором имеются трещины, или наблюдается обнаженная арматура. Допускаются трещины до 0,3 мм, которые могли возникнуть в результате усадки бетонной смеси
• Готовая для монтажа плита, отвечает определенным габаритам, обозначенным в проектных чертежах. Ее поверхность должна быть плоской и гладкой, ведь в будущем, будет использоваться как потолок или пол. Допустимым считается отклонение, в приделах 8 мм. Выбраковке подлежат изделия, размеры которых имеют отклонения от стандарта по толщине и по длине
• Поверхность изделия, которое допускаются в дальнейшую эксплуатацию, должна быть без существенных дефектов. Имеющиеся углубления и наплывы, образование которых невозможно было избежать на стадии производства, не должны превышать 15 мм. Поскольку небольшие дефекты можно будет замазать бетонной смесью непосредственно перед установкой и упростить процесс декоративного оформления будущего потолка
• Железобетонная плита проверяется за показателями класса и марки использованного бетонного раствора, поскольку в дальнейшем они влияют на качество и прочность изделия. Оценивают использованную арматуру и надежность сварных соединений
• Особым условием признания многопустотной плиты пригодной для дальнейшей эксплуатации является наличие технического паспорта (сертификата качества). В нем указывается вся информация о готовом изделии, технические параметры, дата производства, маркировочную формулу, морозостойкость и водонепроницаемость. Кроме этого, наличие технического паспорта является обязательным условием при транспортировке и хранении изделия.

Эксперты компании "ДСК-Столица" всегда на связи и готовы проконсультировать Вас по вопросу правильного выбора плит перекрытия 3.2ПБ, возможных сроков изготовления и скорости доставки до объекта! Звоните, узнавайте, заказывайте!
