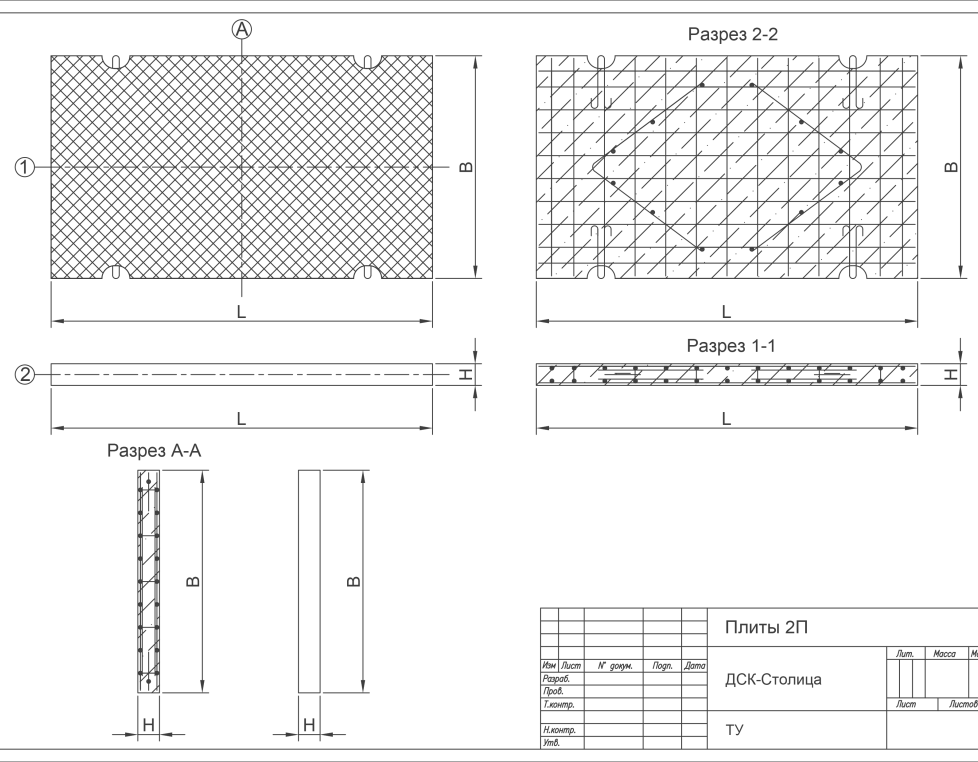

2П 18-15-10 ТУ

Описание

Дорожные плиты 2П 18-15-10 ТУ необходимы для создания крепкой и надежной основы для строительства постоянных и временных дорог, транспортных веток, формирования прочных тротуаров, пешеходных зон и дорожек. Помимо этого, плиты могут использоваться как временное покрытие для подъездных путей к строящимся объектам для удобной доставки стройматериалов, въезда спецтехники и транспортировки оборудования.

Изготавливаются плиты из тяжелого бетона класса В22.5 (М300) и выше, с применением предварительно напряженной либо ненапряженной арматуры. Для повышения прочностных характеристик в бетонную смесь может быть добавлен гранитный или известковый щебень. Дорожные плиты способны выдерживать внушительные нагрузки от различного транспорта, включая фуры с объемным грузом и спецтранспорт с нагрузкой до 30т. Благодаря специальным примесям, дорожные плиты можно использовать в широком температурном диапазоне.

Производятся плиты методом заливки бетонной смеси в специальные формы с применением вибрационной технологии для уплотнения массы. После кристаллизации бетонной смеси, изделия помещают в термокамеры до окончательного отвердевания. Готовые железобетонные дорожные плиты отличаются высокой прочностью и долговечностью, позволяя в значительной мере увеличить надежность всего дорожного полотна.

Дорожные плиты 2П 18-15-10 ТУ способны выдерживать большие нагрузки. При работе с ними не возникает сложностей - технология производства позволяет укладывать плиты на любой местности, а уложенный поверх плит асфальт защищает изделия от негативного воздействия внешней среды, значительно увеличивая срок эксплуатации.

Использовать дорожные плиты повторно можно только при условии сохранения их качественных характеристик. Такой способ позволяет не только использовать плиты для обустройства временного дорожного полотна, но и снизить финансовые затраты, так как цена на монтаж б/у плит значительно ниже.

Условные обозначения

• 1П - плиты для возведения постоянного дорожного покрытия
• 2П и ПД - плиты для возведения временного дорожного покрытия (выполнены без армирования)
• ПДН - плиты для укладки дорожного покрытия в сложных климатических условиях (с использованием предварительно напряженной арматуры)
• ПДП - плиты прямоугольной формы для укладки дорожных покрытий
• ПАГ - плиты аэродромные

Для примера разберем маркировку плиты 2П 30-18-30, где:

• 2П - плита для временных дорог
• 30 - длинна плиты в дециметрах (3 метра)
• 18 - округлённая ширина плиты в дециметрах (1,75 метра)
• 30 - нагрузка (плита рассчитана на проезд автомобилей массой 30 тонн)

Технические характеристики

Дорожные плиты имеют рельефную поверхность, которая достигается путем укладки стали с ромбовидным рифлением на дно металлической формы. Дополнительная шероховатость на поверхности изделий создается с помощью специальных щеток или брезентовых лент. Шероховатая поверхность обеспечивает надежное сцепление с колесами автотранспорта. Толщина дорожных плит варьируется от 140 до 180 мм. На боковых гранях плит установлены монтажные петли. Все полотна оснащены специальными пазами и металлическими петлями для быстрого соединения во время монтажа.

Изготавливаются изделия из тяжелого бетона класса В22.5 (М300) и выше. Чем выше марка бетона, тем больший уровень нагрузки способна выдержать плита. Критерий морозостойкости бетона соответствует F200 и выше, а критерий водонепроницаемости - W6 и выше. Изделия подходят для применения в сложных климатических, геологических и сейсмологических условиях. Использование армирования позволяет сохранить качественные свойства бетонных изделий и предотвратить воздействие негативных факторов. Благодаря простому демонтажу, плита может использоваться повторно, с сохранением первичных рабочих характеристик.

Технология производства

Изготовление дорожных плит имеет определенную последовательность:

• Подготовка формы, включающая в себя очистку емкости от старой бетонной смеси. Днище и боковые стенки смазывают специальной смазкой. Смазка помогает предотвратить сцепление бетона с поверхностью металлоформы при извлечении готового изделия
• Армирование плиты осуществляется двумя стальными сетками, которые укладываются в форму и фиксируются. Фиксация служит для определения расстояния между стальными сетками и является ограничителем защитного слоя
• Подготовка бетонного раствора, в состав которого входит песок, щебень, цемент и вода. Чтобы избежать излишнего расхода цемента и увеличить жесткость готовой плиты, в бетонный раствор добавляют пластификаторы
• Залитие бетонной смеси в металлоформу и последующее уплотнение на вибростоле
• Термическая обработка изделия путем помещения формы в специальную тепловую камеру
• Извлечение железобетонного изделия из опалубки
• Проверка качества готовой дорожной плиты
• Нанесение маркировки
• Отгрузка готовых изделий на склад, где они хранятся штабелями, в горизонтальном положении

Существует два способа изготовления дорожных плит. Первый способ - агрегатно-поточный, позволяющий изготавливать несколько типов продукции одновременно. Перемещение изделий при этом способе осуществляется специальным подъемным механизмом. Просушка происходит в термической камере.

Второй способ - стендовый, применяется при производстве небольшого количества изделий. Изготовление плит осуществляется путем перемещения механизма между стендами. Плиты при этом способе не перемещаются.

Монтаж дорожных плит

Существует несколько рекомендаций по монтажу, позволяющих увеличить долговечность и прочность дорожных плит

• Укладка дорожных плит не должна осуществляться непосредственно на неподготовленную почву. Перед укладкой необходимо срезать верхний слой грунта, выровнять поверхность и убрать все неровности. После этого нужно вырыть траншею глубиной около 300 мм и покрыть её слоем геотекстиля, который предотвращает рост травы и препятствует вымыванию основания. Поверх геотекстиля насыпают щебень с песком, утрамбовывают и поливают водой. Чтобы уплотнить основание для дорожной плиты применяют виброплиту или виброкаток. Подготовка подушки считается законченной, когда поверхность приобретает необходимую ровность для последующей укладки железобетонных изделий
• В зависимости от рельефа местности оборудуется уклон для отвода талой и дождевой воды. Возможна установка лотков ливневой канализации. После создания уклона устанавливают бордюрные ограждающие камни

Контроль качества

Существует ряд показателей, которые проверяются контрольными нагрузками. К этим показателям относится прочность и устойчивость плит к появлению трещин; прочность бетона и его исходных материалов; качество арматуры, её марка, количество и размещение; качество закладных элементов и монтажных петель; толщина защитного слоя бетона до арматурного каркаса и пр. Согласно ГОСТ, наплывы на поверхности дорожных плит не должны превышать 15 мм как по глубине, так и по диаметру.

Особым условием пригодности дорожных плит для дальнейшей эксплуатации является наличие технического паспорта (сертификата качества). В нем указывается вся информация о готовом изделии, технические параметры, дата производства, маркировочная формула, морозостойкость и водонепроницаемость. Кроме этого, наличие технического паспорта является обязательным условием при транспортировке и хранении дорожных плит.

Преимущества дорожных плит

К основным преимуществам изделий можно отнести быстрое возведение как постоянных, так и временных дорог; возможность прокладывать дорожное полотно в проблемных климатических и геологических условиях; достаточно низкая цена по сравнению с другими дорожными покрытиями; повторное использование плит, при условии сохранения их технических характеристик; высокое качество изделий, гарантия прочности и долговечности.

Эксперты компании "ДСК-Столица" всегда на связи и готовы проконсультировать Вас по вопросу правильного выбора дорожных плит, возможных сроков изготовления и скорости доставки до объекта!

Звоните, узнавайте, заказывайте!
