Характеристики

Наименование: Лотки кабельные

Технические условия: Серия 3.407-102

Длина, мм: 1990

Ширина, мм: 500

Высота, мм: 160

Вес 1 шт., т: 0.175

Объем бетона, м.куб: 0.07

Класс бетона по прочности: В15 (М200)

смотреть смотреть
Доставка

Текст описания товара находится в разработке...

Оставить комментарий
от 1 593 /шт.
1 601 ₽/м²
Артикул: 026258

Позвонить

Кредит от Тинькофф

Тинкофф
Работаем 24/7
Работаем 24/7
Получите консультацию от наших экспертов по телефону: +7 (495) 150-77-97
Получи консультацию по телефону!
Нет времени искать нужный товар?

Получи консультацию по телефону!

Нажимая на кнопку «Отправить заявку», вы даёте своё согласие на обработку персональных данных

  • Картинка
    1. Оформите заказ

    Заполните форму или позвоните по указанным на сайте номерам телефонов

  • Картинка
    2. Получите счёт на оплату

    Средняя обработка заказов до часа! Обычно мы предоставляем от 1 до 3 выгодных предложений

  • Картинка
    3. оплата в удобной форме

    Возможны различные способы: расчет наличными или перевод на расчётный счет

  • Картинка
    4. Доставка

    Быстрая доставка на ваш строительный объект. Круглосуточно, 7 дней в неделю

Описание

Лотки кабельные УБК - это элементы сборной железобетонной конструкции, которые используются в энергетическом строительстве при прокладке кабельных каналов внутри электрических подстанций и на территориях открытых распределительных устройств напряжением 35-500 кВ. Кабельные лотки устанавливаются для защиты силовых кабелей, находящихся под высоким напряжением, от контакта с грунтом и водой, а также для предотвращения возможного повреждения и разрыва кабельной линии. Железобетонные кабельные лотки устойчивы к перепадам температур, воздействию агрессивной среды и появлению электрической коррозии благодаря обработке специальными растворами и соединениями, которую проходят все изделия, изготовленные на наших ЖБИ заводах. Сочетание тяжелого бетона и предварительно напряженной стальной арматуры позволяет кабельным лоткам УБК-2А выдерживать постоянные вибрационные и ударные нагрузки в течение длительного срока без потери первоначальных эксплуатационных характеристик.

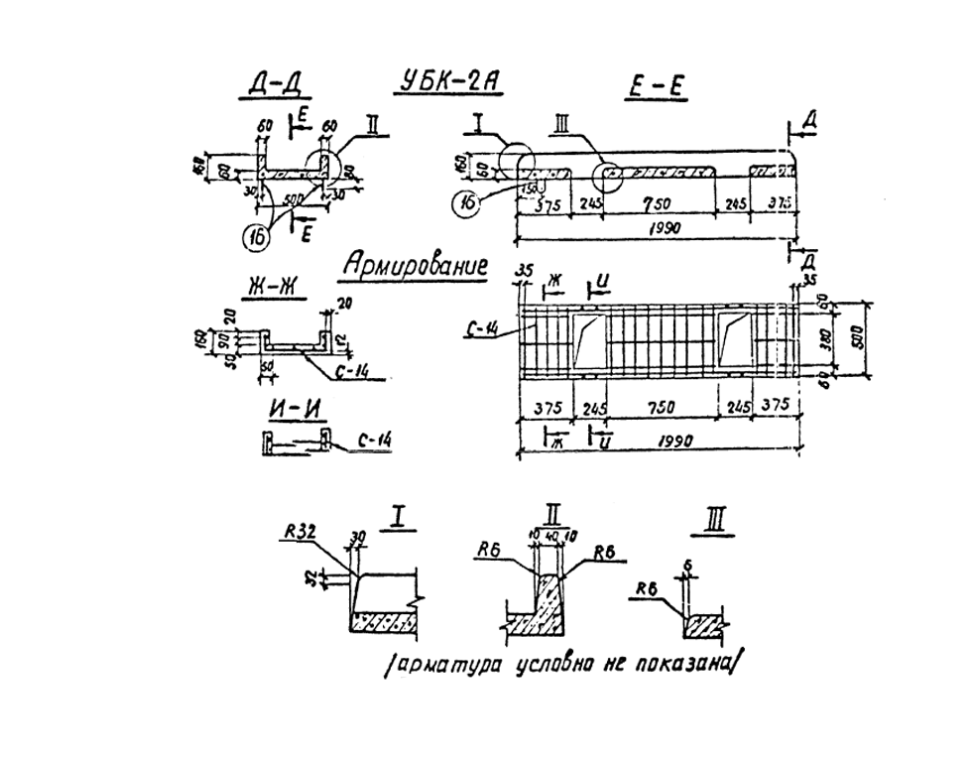

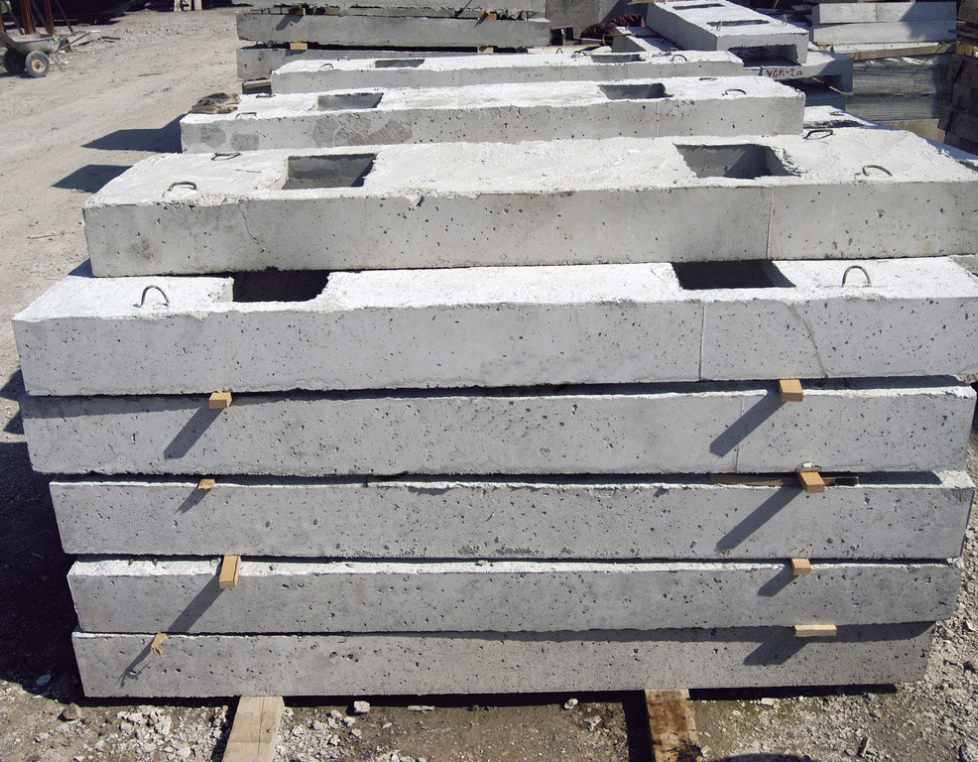

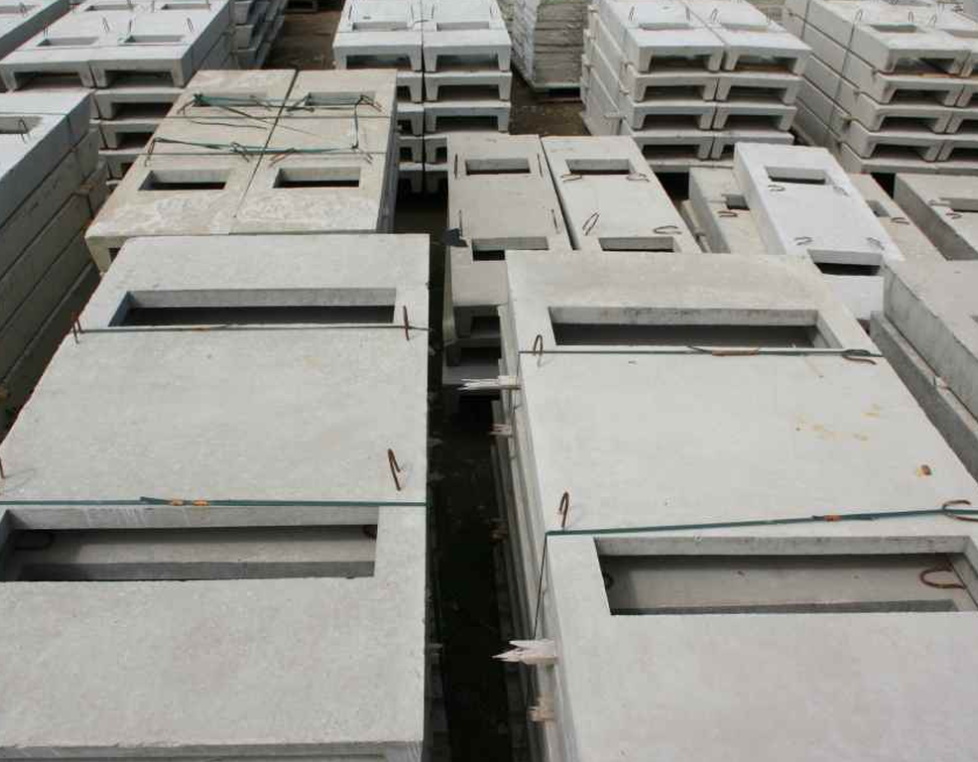

Внешне кабельные лотки УБК представляют собой железобетонные изделия П-образной формы, оснащенные двумя прямоугольными технологическими вырезами и монтажными петлями. Высота у этих изделий достаточно небольшая (160 мм) в силу того, что кабельный канал не требует создания специальной воздушной прослойки. Особенностью конструкции кабельных лотков УБК является наличие специальных закладных деталей, расположенных на внутренней поверхности стенок лотков и служащих для надежного закрепления силовых кабелей. Также внутри лотков возможна установка дополнительных перегородок и разделительных элементов. На один кабельный лоток может укладываться от двух до четырех плит перекрытия, в зависимости от типоразмера изделий. Благодаря тому, что все ЖБИ изделия для строительства кабельных каналов изготовлены по одной серии ГОСТ, монтаж сборной конструкции отличается быстротой и легкостью, сокращая общее время строительства.

Монтаж кабельных лотков УБК осуществляется в заранее подготовленную траншею глубиной не более двух метров. Силовые кабели в железобетонные лотки принято укладывать пучками, заполняя их пространство не более чем на 50 процентов. Такая мера предосторожности помогает избежать перегрева силовых кабелей в процессе эксплуатации. После того как силовые кабели уложены, железобетонные лотки накрывают плитами (крышками) перекрытия маркировки УБК-5, П15-5 либо П10-5 и засыпают грунтом. Перед укладкой плит внутренняя поверхность железобетонных кабельных лотков обрабатывается гидроизоляционными материалами, а закладные элементы покрываются антикоррозионными составами. Сборные кабельные каналы из железобетонных лотков УБК-2А и плит перекрытия обеспечивают абсолютную герметичность кабельной линии, надежно защищают расположенные внутри силовые кабели от перепадов температуры, воздействия влаги и появления коррозии, а также препятствуют попаданию грунта и различных химически активных элементов, оказывающих пагубное воздействие на важнейшие элементы коммуникаций.

Особенности маркировки лотков кабельных

Рассмотрим на примере маркировку железобетонных лотков типа УБК-2А следует читать как:

  • УБК - кабельный лоток
  • 2 - типоразмер изделия по ширине
  • А - наличие закладных деталей

Технические характеристики

Для изготовления кабельных лотков УБК принято использовать тяжелый бетон класса В15 (М200) с морозостойкостью F100-F200 и водонепроницаемостью W6. Тяжелый бетон обладает достаточной прочностью, водонепроницаемостью и долговечностью, хорошо противостоит вибрационным нагрузка, растрескиванию и появлению электрической коррозии. Для улучшения эксплуатационных характеристик готового изделия и повышения его гидрофобной защиты, в бетонную смесь добавляют специальные присадки. Армирование железобетонных кабельных лотков УБК может осуществляться с помощью: стержневой горячекатаной гладкой стали класса A-I по ГОСТ 5781-82; стержневой горячекатаной стали периодического профиля класса A-III и A-V по ГОСТ 5781-82; стержневой термически упрочненной стали периодического профиля класса Aт-VI по ГОСТ 10884-81; а также обыкновенной гладкой арматурной проволоки класса B-1 по ГОСТ 6727-80. Для монтажных петель принято использовать горячекатаную гладкую арматурную сталь класса A-I. Стальной металлический каркас в обязательном порядке проходит антикоррозийную обработку, которая позволяет продлить срок службы изделий в условиях агрессивной среды.

Особенности производственного процесса

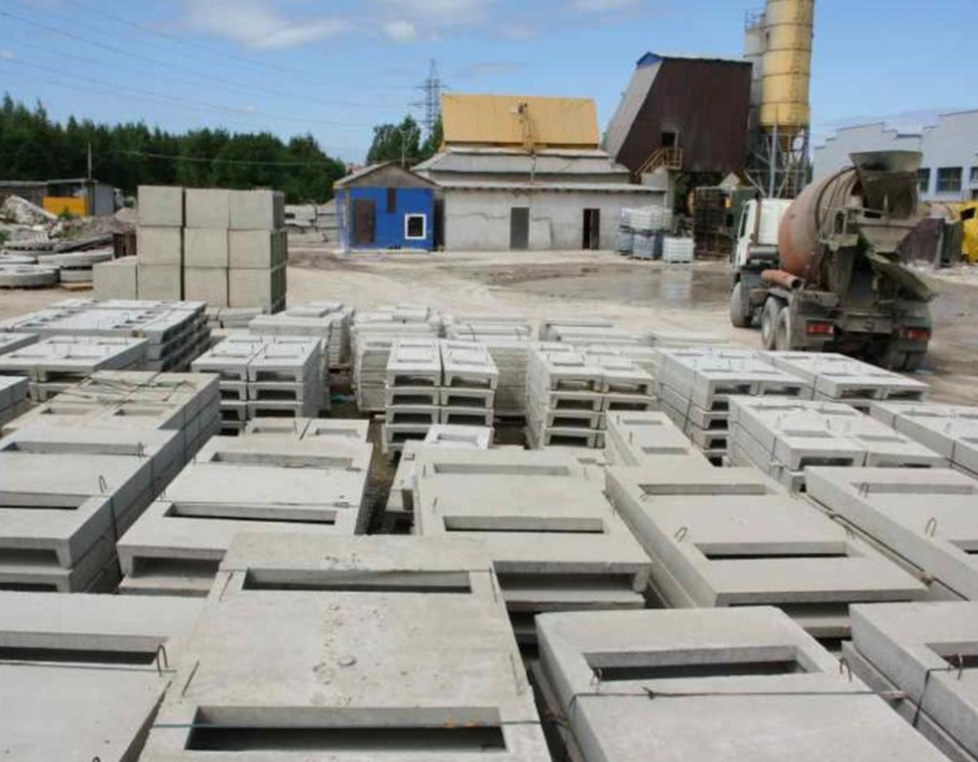

Производством лотков кабельных УБК занимаются ЖБИ заводы, дилерами которых мы являемся. Каждый завод оснащен высокоэффективным оборудованием, которое позволяет контролировать весь технологический процесс на каждой стадии производства. Железобетонные кабельные лотки изготавливаются согласно Серия 3.407-102 «Унифицированные железобетонные элементы подстанций 35-500 кВ», которая позже была заменена на Серия 3.407-102 «Унифицированные железобетонные изделия подстанций 35-500 кВ». Данные материалы предусматривают для готовых ЖБИ изделий строгое соответствие следующим характеристикам:

  • Жёсткость, прочность и устойчивость изделий к возникновению трещин
  • Физическая прочность, водонепроницаемость и морозостойкость бетона
  • Обязательная гидроизоляция изделий (защита от коррозии)
  • Толщина защитного бетонного слоя, вплоть до арматуры

Изготавливаются кабельные лотки УБК-2А путем формования в горизонтальных металлических опалубках. Формование всех ЖБИ изделий осуществляется двумя способами: методом вибрационного прессования либо методом вибрационного литья. Метод вибрационного прессования предполагает использование металлических форм (опалубок), внутрь которых помещается стальной армирующий каркас. Пока опалубка заполняется бетонной смесью, параллельно запускаются специальные вибраторы, установленные внутри формы, для равномерной усадки бетонной смеси. Такая технология позволяет бетону заполнить все пространство без каких-либо пустот и обеспечить необходимую плотность готового ЖБИ.

Метод вибрационного литья также предполагает подготовку стальных армирующих каркасов, которые помещаются в формы для последующей заливки бетонной смесью. При использовании метода вибрационного литья бетонная смесь заливается в металлическую либо металлопластиковую опалубку в несколько приемов. Усадка бетонной смеси выполняется с помощью глубинного вибратора, после чего её тщательно выравнивают. В процессе изготовления осуществляется перемешивание смеси инструментом с фибровым волокном, сделанным из пластика либо металла. После завершения заливки бетонной смеси, формы выдерживаются в сухом помещении до полного затвердения.

К выбору бетонной смеси при производстве элементов подстанций подходят с особой тщательностью в силу того, что на данные ЖБИ будет приходиться достаточно большая доля нагрузки, а также постоянное воздействие влаги и химически активных веществ. Для изготовления тяжелого бетона принято использовать бетонную смесь с добавлением гранитного щебня, фракционность которого зависит от области применения изделий. Также в смесь могут быть добавлены специальные присадки, увеличивающие прочность готовых ЖБИ, если того требует строительный проект. Пластифицирующие, газообразующие и воздухововлекающие добавки, которые входят в состав бетонной смеси, обеспечивают необходимый уровень морозостойкости, что позволяет железобетонным кабельным лоткам выдерживать множество циклов замораживания и оттаивания без появления трещин на поверхности.

Главным документом любого изделия, изготовленного на ЖБИ заводе, технический паспорт (или сертификат качества), который выдается после проведенных испытаний на соответствие заявленным требованиям ГОСТ. В техническом паспорте прописана маркировка, дата изготовления, номер партии и количество изделий в партии, наименование завода-производителя, марка и прочность бетона, показатель морозостойкости и водонепроницаемости, геометрические параметры и вес, а также номер ГОСТ, в соответствии с которым изготавливались лотки кабельные УБК-2А. Помимо этого, на боковую сторону изделия наносится специальный маркировочный знак - штамп ОТК.
