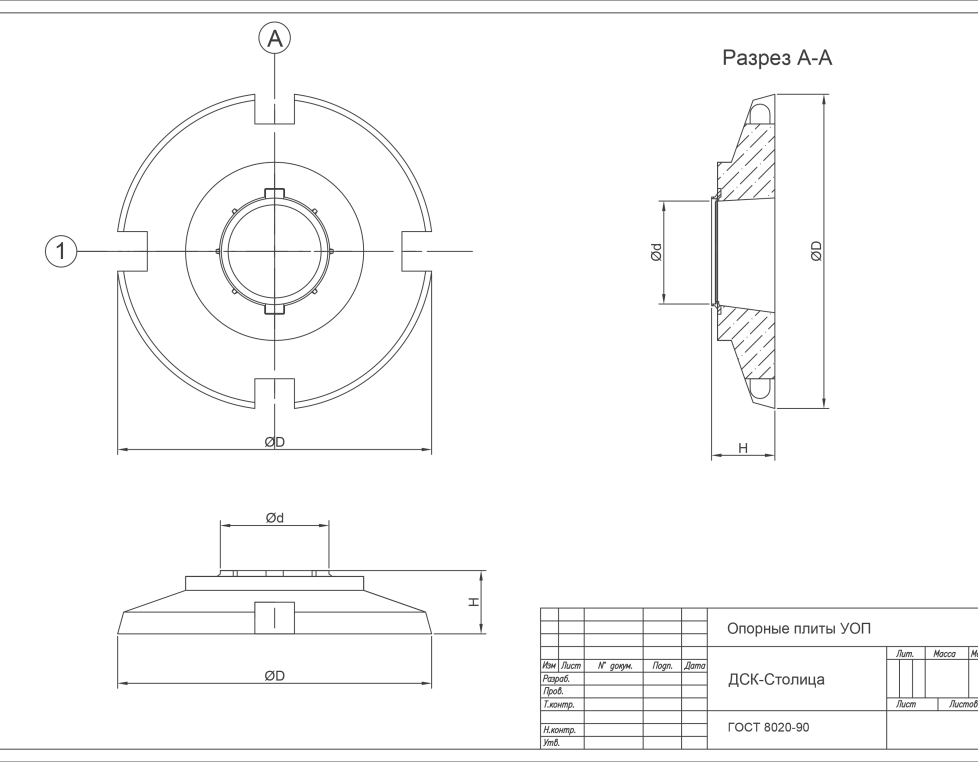

УОП-6

Описание

Опорная плита колодца УОП-6 представляет собой сборный элемент, который предназначен для равномерного распределения нагрузки на стенки колодца и защиты дорожного покрытия от проседания вокруг конструкции. Зачастую при обустройстве колодца вместо опорного кольца устанавливается именно опорная плита УОП-6. На автотрассах с постоянной механической нагрузкой рекомендуется сделать выбор в пользу установки опорной плиты, чтобы предотвратить деформацию дорожного полотна. Выбирать все элементы колодца (плиты, стеновые кольца, днище) необходимо одной размерной группы.

Опорные плиты бывают как округлой, так и прямоугольной формы, что позволяет устанавливать на них люки и водосточные решетки. Кроме того, изделие надежно перекрывает собой шахту колодца, что предотвращает риск падения внутрь животных и людей. Изготавливаются опорные плиты УОП-6 из тяжелого бетона с использованием арматуры.

Разновидности

• ОП-1К - укороченная плита колодца, используется при умеренной нагрузке на дорожное полотно. Оснащена отверстием круглой формы, подходящим для канализационного люка.
• ОП-1Д - удлиненная плита колодца, используется при умеренной нагрузке на дорожное полотно. Оснащена прямоугольной выемкой для решетки, поэтому идеально подойдет для обустройства слива.
• УОП-6 - усиленная плита колодца для автотрасс, изготавливается с обечайкой и без неё. Выдерживает нагрузку до 10 тонн. Пропитана антисолевым раствором, предохраняющим бетон от воздействия химических реагентов, а также гидроизоляционным составом, защищающим плиту от повышенного воздействия влаги.

Обечайка люка (или корпус люка) - опорная поверхность канализационного люка, на которой размещается крышка. Изготавливается круглой, квадратной и прямоугольной формы.

Монтаж

Опорная плита днища устанавливается на заранее подготовленную подушку из песка и цемента. Допускается установка изделий на бетонное или железобетонное основание.

Перед монтажом необходимо очистить поверхность таким образом, что между колодезным днищем и плитой основания ничего не находилось. Если уровень колодца нужно выровнять или создать наклон в сторону патрубка, на опорную плиту наносят дополнительный слой бетона.

К опорной плите колодец крепится с помощью анкерных болтов. Отверстия для болтов создаются на месте, после установки колодца на плиту. Обязательно затянуть до упора каждый болт, чтобы избежать смещения колодца.

Для удобного монтажа опорные плиты оснащены монтажными петлями, облегчающими как установку, так и разгрузку при доставке. Специальная антикоррозийная обработка изделий обеспечивает плитам повышенную устойчивость к агрессивным средам.

Опорные плиты используются не только для обустройства колодцев на автомобильных дорогах, но и при строительстве железнодорожного полотна, зданий и мостов.

Технические характеристики

Для изготовления опорных плит применяется тяжелый бетон класса В15 (М200), позволяющий сохранить прочностные характеристики изделий на протяжении длительного срока эксплуатации. Благодаря ему плиты не поддаваться разрушению и деформации при взаимодействии с грунтовыми водами и агрессивной средой.

Для повышения морозостойкости в бетон добавляют гравийный щебень и мелкозернистый песок, позволяющие выдержать до 100 циклов замораживания. Водонепроницаемость соответствует показателю W4. Дополнительно на изделия наносят гидрофобное покрытие.

Механическая прочность опорных плит УОП-6 достигается при помощи армирования стальной рифленой проволокой. Для удобного монтажа в теле изделия предусмотрены строповочные петли, а для надежного крепления друг с другом - специальные анкера.

Показатели, по которым осуществляются приемо-сдаточные испытания

• Марка и класс бетона по прочности на сжатие и отпускной прочности
• Качество бетонной поверхности
• Толщина защитного слоя бетона до арматуры
• Соответствие металлических и закладных элементов
• Прочность сварных соединений
• Правильность геометрии

Контроль качества

Обязательно наличие технического паспорта (сертификата), в котором указана дата изготовления, марка бетона, прочность бетона на сжатие, показатели водонепроницаемости и морозостойкости бетона, результаты приемо-сдаточных испытаний.

На поверхности изделий допустимы усадочные трещины шириной не более 0.1 мм. Отклонения по геометрии не должны превышать 5 мм по толщине и 6 мм по диаметру. Допустимо небольшое количество раковин диаметром не больше 15 мм и глубиной до 5 мм. Монтажные петли не должны быть спрятаны за наплывами бетона, так как это может затруднить монтаж.

Преимущества

• Прочность и долговечность
• Устойчивость к высоким нагрузкам
• При изготовлении используется только качественное сырьё
• Высокая надежность изделий благодаря использованию арматуры
• Многоступенчатая проверка качества продукции
