2ПГ 3-АтV

2ПГ 3-АтV
2ПГ 3-АтV
2ПГ 3-АтV
2ПГ 3-АтV
2ПГ 3-АтV
2ПГ 3-АтV

от 12 575

/ шт.

Артикул: 21348

2ПГ 3-АтV
2ПГ 3-АтV

Кредит от Тинькофф

2ПГ 3-АтV

Артикул: 021348

Позвонить нам

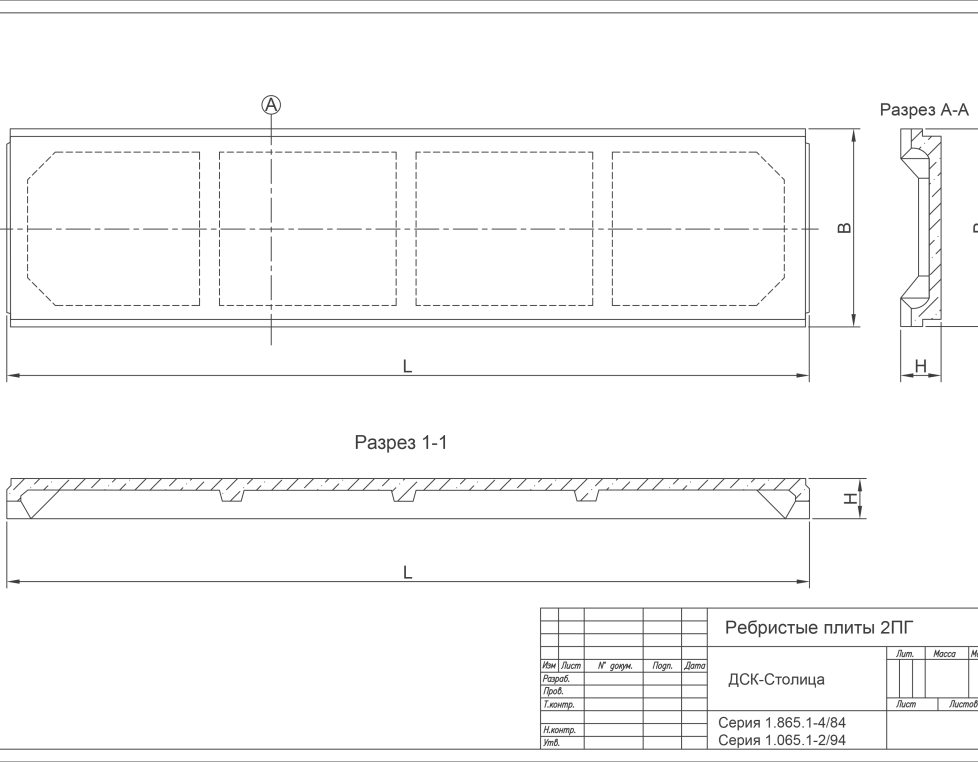

Характеристики:

Наименование: Ребристые плиты 2ПГ
Технические условия: Серия 1.865.1-4/84
Длина(L), мм: 5970
Ширина(B), мм: 1490
Высота(H), мм: 250
Обьем бетона, м³: 0.49
Вес 1 шт., т: 1.230

Производство: от 1 дня

от 12 575

/ шт.
Перейти в корзину

Доставка: от 1 дня

Кредит от Тинькофф

zakaz@dsk-stolica.ru

Вопросы по товарам заказам и доставке

Рассчитаем смету

Выполним расчет сметы по вашей документации

Наши специалисты всегда рады помочь вам.

Мы бесплатно по вашей документации рассчитаем и учтём все пожелания и рекомендации по проекту.

Описание

Ребристые плиты 2ПГ 3-АтV предназначены для покрытия одноэтажных зданий, сельскохозяйственных построек, крыш производственных сооружений, чердаков, гаражей, а так же для обустройства вентиляционных шахт. При монтаже плиту укладывают так, чтобы она примыкала к разбивным осям здания, а к ней, по необходимости, примыкали плиты с проемами для различных целей.

Особенности конструкции

Ребристые плиты имеют П-образное поперечное сечение, представляя собой полку, оснащенную продольными ребрами с технологическим уклоном для перераспределения нагрузки. Наличие продольных ребер позволяет плите лучше работать на изгиб и выдерживать больше нагрузок. В изделиях шириной три метра поперечные ребра расположены через 1000 мм, а в изделиях шириной полтора метра ребра расположены через 1500 мм. Толщина полки равна 30 и 35 мм.

Конструкция изделия представляет собой плиту с полкой и продольными ребрами высотой 250 мм у плит 2ПГ; и ребрами высотой 300 мм у плит 2ПГ6. Для удобства монтажа в теле плит предусмотрены закладные элементы. По желанию заказчика дополнительно могут быть установлены закладные детали для крепления к стропильным конструкциям и парапетам, либо эти детали могут вовсе отсутствовать. Минимальная длина опирания ребер равна 50-65 мм.

Технические характеристики

Железобетонные ребристые плиты изготавливаются из различных по плотности марок бетона. Так как изделия могут эксплуатироваться в самых разных условиях, бетон должен отвечать определенным требованиям по стойкости к воздействию отрицательных температур и иметь достаточно низкий уровень поглощения влаги.

Если планируется использование плит в условиях агрессивной химической среды, в бетонную смесь добавляют специальные присадки, повышающие эксплуатационные показатели материала, а также способствующие водо- и газонепроницаемости и препятствующие появлению гниения и коррозии. Поверхность бетона дополнительно покрывают антикоррозийными и гидрофобными составами.

Армируются ребристые плиты металлическими каркасами и отдельными стальными стержнями класса А400 либо предварительно напряженными стальными прутками Ат500. Полки армируются сварными сетками.

Расшифровка маркировки

Для примера возьмем маркировку ребристой плиты 2ПГ 6-4 АтVт, где:

  • 2ПГ - тип плиты: ребристая сплошная без проемов
  • 6 - длина плиты в метрах
  • 4 - индекс несущей способности плиты
  • АтV - класс используемой арматуры
  • т - изделие изготовлено из тяжелого бетона

Маркировку плиты 2ПГ 6, где:

  • 2 - индекс ширины 1.5 м
  • ПГ - плита ребристая глухая
  • 6 - несущая способность

Маркировку плиты 1П 3-4 АтVт-3, где:

  • 1 - порядковый номер типоразмера опалубки
  • П - плита перекрытия
  • 3 - типоразмер плиты
  • 4 - несущая способность
  • АтV - класс используемой арматуры
  • т - при изготовлении использовался тяжелый бетон
  • 3 - наличие закладной детали и выемка в торце плиты для ее установки

И маркировку плиты 4ПВ 6-5 АIIIв-7п, где:

  • 4 - типоразмер опалубки
  • ПВ - плита ребристая с проемом в полке для пропуска вентиляционной шахты или воздуховода
  • 6 - длина изделия в метрах
  • 5 - индекс несущей способности
  • АIIIв - класс напрягаемой арматуры
  • 7п - проницаемость бетона

Прочие обозначения:

  • - плита ребристая с опиранием на полки ригелей
  • - плита ребристая с опиранием наверх ригелей или на стены
  • 2ПВ - плита ребристая с проемом в полке для пропуска вентиляционной шахты или воздуховода
  • 2ПЛ - плита ребристая с проемом в полке для обустройства легко сбрасываемой кровли
  • 2ПФ - плита ребристая с проемом в полке для устройства зенитных фонарей
  • 2 - свидетельствует о наличии вентиляционного отверстия диаметром 700 мм
  • Н - плиты предназначены для среды с отсутствием агрессивных факторов
  • л - изделие изготовлено из легкого бетона

Монтаж

Установка ребристых плит 2ПГ 3-АтV допускается только при наличии башенного или автомобильного крана. Поднимают изделия за монтажные петли, поэтому перед началом работ рекомендуется проверить их надежность. Благодаря повышенным прочностным характеристикам эти плиты выдерживают не только статическую, но и динамическую нагрузку.

Между соседними плитами оставляют пространство шириной не менее 70 мм, которое потом заливается бетонной смесью. Сами плиты укладываются на расстоянии 150 мм от края, чтобы осталось место для последующей облицовки финишным материалом (например, кирпичом). Если облицовка не планируется, плиты укладываются точно по краю стены. После того, как все изделия уложены, можно выполнить стяжку арматурными прутьями, с последующей их сваркой. Концы прутьев обязательно должны быть согнуты вовнутрь.

На приемо-сдаточных испытаниях осуществляется контроль по следующим параметрам:

  • Отпускная прочность бетона и прочность бетона на сжатие
  • Соответствие закладных и арматурных элементов
  • Прочность сварных соединений
  • Толщина защитного слоя бетона до арматуры
  • Точность по геометрических показателям

Контроль качества

  • Первым делом оценивается состояние и качество бетона. Выбраковке подлежат изделия, в которых имеются трещины, не соответствующие стандартам. Допускаются только поверхностные трещины, шириной не более 0.3 мм, которые могут возникнуть в результате усадки бетонной смеси
  • Готовый для монтажа ЖБИ должен отвечать определенным габаритам, обозначенным в проектных чертежах. Его поверхность должна быть плоской и гладкой. Отклонения по размерам не могут превышать 10 мм по длине, 6-8 мм по ширине, 5 мм по высоте и 3 мм по толщине полки
  • Особым условием пригодности ЖБИ для дальнейшей эксплуатации является наличие технического паспорта (сертификата качества). В нем указывается вся информация о готовом изделии, технические параметры, дата производства, маркировочная формула, морозостойкость и водонепроницаемость. Кроме этого, наличие технического паспорта является обязательным условием при транспортировке и хранении изделия. Помимо этого на боковую поверхность блоков всегда наносятся маркировочные знаки.

Эксперты компании "ДСК-Столица" всегда на связи и готовы проконсультировать Вас по вопросу правильного выбора ленточного фундамента, возможных сроков изготовления и скорости доставки до объекта! Звоните, узнавайте, заказывайте!

Видео

Видео о компании
Плэй

ДСК-Столица - надежный поставщик железобетонных изделий.

1569 просмотров

Видео о компании
Плэй

ДСК-Столица - надежный поставщик железобетонных изделий.

1569 просмотров

Доставка

Железобетонные ребристые плиты 2ПГ 3-АтV рекомендуется хранить на территории специально оборудованных складских помещений. В случае отсутствия таковых помещений, изделия необходимо расположить под крышей, навесом или под укрывающей пленкой. Поверхность, на которой будут размещаться плиты перекрытия, должна быть уплотненной, тщательно выровненной, с небольшим наклоном для отвода воды.

Плохо выровненная поверхность приводит к неравномерному распределению нагрузки, в результате чего на нижних плитах могут появиться трещины и изломы. Должно быть исключено попадание прямых атмосферных осадков и контактирование изделий с землей. Складирование плит перекрытия осуществляется штабелями по объемной схеме, высотой не более семи плит, в горизонтальном положении, с рассортировкой по партиям. Между изделиями прокладывают деревянные прокладки толщиной не менее 30 мм, располагая их под монтажными петлями, для предотвращения образования изломов и трещин.

Доставка ребристых плит 2ПГ 3-АтV производится специальным автотранспортом. Для обеспечения целостности изделий, их необходимо складировать в соответствии с нормативными требованиями. Погрузка и разгрузка железобетонных плит должна выполняться только с помощью крана и под руководством опытных такелажников.

Не рекомендуется укладывать более пяти плит перекрытия в один автотраспорт (с учетом их длины и веса). Важно, чтобы при транспортировке и погрузочно-разгрузочных работах изделия не подвергались излишним механическим нагрузкам. Плиты перекрытия 2ПГ 3-АтV должны быть тщательно раскреплены для предохранения от продольного и поперечного смещения.

Компания "ДСК-Столица" осуществляет доставку 2ПГ 3-АтV посредством транспортных компаний, соблюдая установленные требования транспортировки. Доставка на объект производится согласно спецификации с указанием числа изделий каждой марки. По заказу клиента возможна доставка как в дневное, так и в ночное время.

Наша зона транспортировки охватывает большинство центральных регионов Российской Федерации:

  • Москва и Московская область
  • Рязань и Рязанская область
  • Тверь и Тверская область
  • Тула и Тульская область
  • Владимир и Владимирская область
  • Калуга и Калужская область
  • Смоленск и Смоленская область
  • Иваново - Ивановская область
  • Другие города и области в РФ

Как правило, клиентов интересуют четыре основных вопроса:

  • Цена продукции
  • Сроки изготовления
  • Скорость доставки продукции
  • Юридическая защищенность (подписание договора)

Эксперты компании "ДСК-Столица" всегда на связи и готовы проконсультировать Вас по любым интересующим вопросам!

Звоните, оставляйте заявки, узнавайте цены и сроки, о быстрой доставке мы позаботимся сами! :)
