Фундаментные балки

Железобетонные фундаментные балки таврового либо трапециевидного сечения используются для обустройства отдельно стоящего фундамента при строительстве различных промышленных зданий и сооружений со стенами из кирпича, блоков или панелей. Данные изделия рассчитаны на восприятие нагрузки от сплошных наружных стен, а также внутренних стен с оконными и дверными проемами. Фундаментные балки представляют собой высокопрочные ЖБИ изделия, которые способны справляться с нагрузкой стен, высота которых достигает 25000 мм. По этой причине возведение отдельно стоящего фундамента рекомендуется осуществлять с использованием данных ЖБИ изделий. В процессе монтажа железобетонные балки устанавливаются на столбчатый, свайный или стаканный фундамент, принимая и перераспределяя таким образом большую часть нагрузки от стен здания. Фундаментные балки являются незаменимым элементом железобетонной конструкции в сейсмически активных районах благодаря возможности создания непрерывного обвязочного пояса, который будет воспринимать на себя горизонтальные нагрузки, действующие в стеновой плоскости.

Главная задача железобетонных фундаментных балок - создание прочной опоры для стеновой конструкции из различных мелкоштучных материалов и стеновых Фундаментные балки панелей, а также связывание отдельных фундаментных опор в единое целое. Помимо этого, железобетонные балки служат отличным барьером, препятствующим проникновению влаги в стены, что значительно увеличивает эксплуатационный срок всего сооружения. Для этого верхняя сторона фундаментных балок проходит специальную гидроизоляционную обработку, а вдоль наружной оси здания выполняется отмостка, уклон которой направлен в противоположную от стены сторону. Способность фундаментных балок выдерживать значительное давление стен позволяет применять их при строительстве зданий с подвалами и цокольными этажами. Чтобы предотвратить промерзание помещений в зимний период, пространство под железобетонными балками и отмосткой засыпают керамзитом либо укладывают плитный утеплитель. Оба этих варианта хорошо препятствуют проникновению холода в помещения через пол.

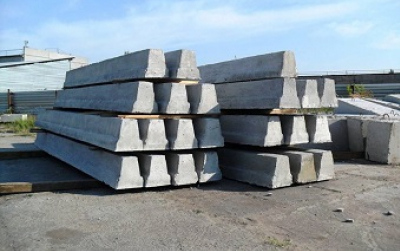

По своей конструкции фундаментные балки представляют собой вытянутые по длине железобетонные бруски трапециевидного либо таврового сечения (в форме буквы «Т») с плоской верхней частью и зауженным основанием. Такая форма позволяет снизить воспринимаемые нагрузки. По габаритам фундаментные балки отличаются длиной, высотой и шириной. При изготовлении железобетонных балок большой длины применяют предварительно напряженную арматуру, которая повышает устойчивость ЖБИ изделий к статическим нагрузкам. Производятся железобетонные фундаментные балки в строгом соответствии с требованиями ГОСТ 28737-90 из тяжелого бетона плотной структуры и сварным металлическим каркасом. Подбор того или иного типоразмера фундаментной балки осуществляется в индивидуальном порядке, отталкиваясь от проектных особенностей будущего здания.

Монтаж фундаментных балок выполняется с применением грузоподъемной техники, а крепление данных ЖБИ к лебедке крана осуществляется при помощи специальных монтажных петель или строповочных отверстий. Возможное смещение фундаментных балок предотвращается их собственным весом, нагрузкой от вышележащих конструкций, а также соблюдением минимальной величины опирания, которую рекомендуется назначать в пределах 250-300 мм. После завершения монтажа ЖБИ балок, приступают к работам выше нуля, которые направлены на предотвращение повреждения стен в процессе эксплуатации и создание гидроизоляционного слоя поверх фундаментных балок. Чаще всего для гидроизоляции используют два слоя рулонного материала, таких как рубероид, линокром или гидроизол.



Приобретая фундаментные балки в компании «ДСК-Столица» Вы можете быть уверены в высоком качестве поставляемой ЖБИ продукции. Для оформления заказа оставьте заявку через сайт или позвоните по телефону +7 (495) 648-55-57



Разновидности фундаментных балок

Фундаментные балки таврового либо трапециевидного сечения из железобетона активно используются для создания прочного основания при строительстве промышленных объектов, сельскохозяйственных сооружений и общественных зданий. При строительстве частных жилых домов фундаментные балки используются крайне редко. Прежде всего это связано со специфическими эксплуатационными характеристиками изделий и достаточно крупными габаритами балок.

При изготовлении железобетонных фундаментных балок используются следующие нормативные документы:

  • ГОСТ 28737-90 содержит основную информацию относительно размеров фундаментных балок, форм их сечения, маркировки, материалов, требований приемки, методов контроля качества, условий хранения и перевозки
  • Серия 1.415-1 содержит рабочие чертежи и указания по применению сборных фундаментных балок для производственных зданий с шагом колонн 6000 мм
  • Серия 1.015.1-1.95 и 1.815.1-1 содержит рабочие чертежи и указания по применению сборных фундаментных балок для промышленных и сельскохозяйственных предприятий

По типу сечения фундаментные балки различаются следующим образом:

  • 1БФ - трапециевидные, верхняя часть 200 мм, нижняя 160 мм

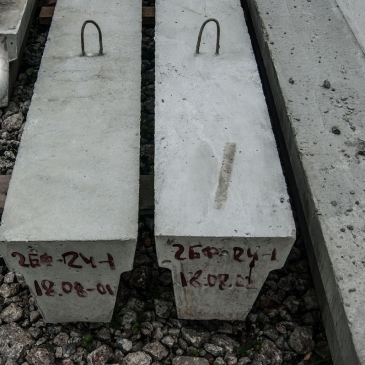

  • 2БФ - тавровые, верхняя часть 300 мм, нижняя 160 мм
  • 3БФ - тавровые, верхняя часть 400 мм, нижняя 200 мм
  • 4БФ - тавровые, верхняя часть 520 мм, нижняя 200 мм
  • 5БФ - трапециевидные, верхняя часть 320 мм, нижняя 240 мм
  • 6БФ - трапециевидные, верхняя часть 400 мм, нижняя 240 мм

Длина стандартных железобетонных балок обычно варьируется от 1450 до 5950 мм (маркировки 1БФ-4БФ), однако существуют и более крупные изделия длиной от 10300 до 11950 мм (маркировки 5БФ и 6БФ) с предварительно напряженным армированием, которые используются для стен зданий с шагом колонн 12000 мм. Фундаментные балки длиной до 5950 мм могут изготавливаться как с предварительным напряжением, так и без него.

Предварительно напряженная арматура позволяет увеличить сопротивление ЖБИ изделий к растягивающим и изгибающим деформациям, что, в свою очередь, дает возможность фундаментным балкам выдерживать значительные весовые нагрузки. Выполняется предварительное напряжение методом растягивания или нагрева металлических стержней. Фундаментные балки без предварительно напряженной арматуры применяются в качестве опоры для конструкций с меньшей массой. Ненапряженное армирование закладывается без нагрева или удлинения металлических стержней.

Железобетонные фундаментные балки можно также разделить и по типу бетона, используемого в процессе изготовления изделий. Так, балки с ненапряженным арматурным каркасом изготавливают из тяжелого бетона класса В12.5 (М150) и В15 (М200), а предварительно напряженные модели из тяжелого бетона класса В20 (М250) и В22.5 (М300) по прочности на сжатие.

В результате использования качественной бетонной смеси и стального армирования получаются особо прочные железобетонные балки, которые могут выдерживать значительный вес сплошных, кирпичных и каменных стен, а также вес тяжелой кровли. При возведении любых стен длина фундаментной балки подбирается с учетом расстояния между опорами. Так, к длине данного ЖБИ необходимо прибавить запас на опирание с двух сторон, составляющий не менее 250 мм.

Сфера применения фундаментных балок

Фундаментные балки из железобетона нашли свое применение в строительстве зданий промышленного назначения, сельскохозяйственных строений, общественных зданий со стенами из мелкоштучных материалов, таких как кирпич и бетонные блоки, а также стеновых панелей. Промышленные здания чаще всего возводят по каркасному типу, что предусматривает устройство отдельно стоящих фундаментов под внутренние и наружные стены, возведение которых осуществляется именно с помощью железобетонных балок. При строительстве каркасных зданий с пролетом колонн 6000 мм, фундаментные балки укладываются вплотную к внешним граням колонн, а при возведении внутренних стен эти изделия монтируются между колоннами. Железобетонные балки укладывают на обрез фундамента, покрытый бетонным раствором. В целях предотвращения излишней влажности, поверх железобетонных конструкций наносится песчано-цементный раствор.

В процессе обустройства фундаментов стаканного типа, данные ЖБИ элементы опирают на ступени сбоку, а в случае необходимости под фундаментные балки могут быть установлены кирпичные или бетонные столбики, если высота ступени и высота балки не совпадает. При возведении столбчатых и свайных фундаментов, опирание железобетонных балок осуществляется сверху, а сами изделия используются в качестве ростверка, который позволяет соединить весь каркас здания. Балки с опиранием на верхний обрез фундамента, должны иметь достаточную длину, чтобы создать правильную плоскость для последующего возведения стен. Зазор между железобетонной балкой и фундаментом, в месте ее опирания на обрез, заливается бетонным раствором с мелкофракционным заполнителем.

Фундаментные балки также используются в процессе возведения панельных стен длиной 1200 мм. Такие стены могут включать ленточное остекление и выполняться полностью из панелей либо с устройством кирпичного цоколя высотой до 2400 мм по всей длине железобетонной балки. Способы опирания фундаментных балок будут зависеть от глубины заложения фундамента и его конструктивного решения. Железобетонные балки также выдерживают нагрузку от кирпичных стен высотой до 1500 мм. В случае применения ЖБИ балок при большей высоте кирпичных стен, расчетные усилия от конкретных нагрузок не должны превышать несущую способность фундаментных балок по изгибающему моменту и поперечной силе.

Таким образом, по месту назначения фундаментные балки подразделяются на три категории:

  • Связные, которые устанавливаются между колоннами для обеспечения жесткости
  • Пристенные, которые монтируются по периметру здания и выполняют роль опорных элементов для наружных стен
  • Рядовые, которые используют для соединения связных и пристенных балок для придания большей прочности всей конструкции

Выбор железобетонных фундаментных балок всегда осуществляется с учетом гидрологических и инженерно-геологических условий в месте строительства, расчетных предельных нагрузок на фундаментные балки, а также назначением и конструкцией будущей постройки. Обязательно следует учитывать длину шага колонн, габаритные размеры подколонников и глубину заложения фундамента. Использование железобетонных балок является отличной альтернативой монолитному фундаменту, представляя собой сборную конструкцию заводского изготовления.



Ассортимент предлагаемой ЖБИ продукции в нашем каталоге постоянно пополняется. Если у Вас возникли вопросы при выборе фундаментных балок или Вы сомневаетесь, подойдет ли данное изделие именно для Вашего проекта, позвоните по телефону в шапке сайта, напишите в чат или закажите обратный звонок. Наши операторы всегда на связи и готовы помочь с выбором железобетонных изделий!



Стандарты маркировки фундаментных балок

Широкое разнообразие видов фундаментных балок приводит к не менее разнообразным вариантам их маркировки. Согласно ГОСТ 9537-2016, маркировка ЖБИ изделий должна состоять из двух или трех буквенно-цифровых групп. Первая группа начинается с буквенного обозначения типа изделия, например, ФБ (фундаментная балка), а также цифрового обозначения типа сечения, которое может быть указано перед буквами и варьироваться от 1 до 6, например, 1ФБ, 2ФБ, 3ФБ и так далее. После буквенной группы следует цифровая, обозначающая длину изделия в метрах либо дециметрах, порядковый номер балки по номенклатуре и класс напрягаемой арматуры (в случае предварительно напряженных балок). В третьей группе маркировки могут быть указаны дополнительные характеристики, например, конструктивные особенности изделий (монтажные петли или строповочные отверстия), особые условия применения, в числе которых устойчивость бетона к воздействию агрессивных сред.

Технические характеристики фундаментных балок

Прочность ЖБИ изделий зависит не только от технологии производства, но и от качества материалов, которые используются при их изготовлении. Фундаментные балки изготавливаются из тяжелого бетона класса не ниже В12.5 (М150) по прочности на сжатие. Тяжелый бетон традиционно используется для производства ЖБИ изделий с несущей функцией, так как обладает достаточной прочностью, хорошо противостоит растрескиванию и имеет высокий уровень водонепроницаемости. В бетонную смесь могут быть добавлены специальные присадки в соответствии с ГОСТ 26633, которые улучшают эксплуатационные характеристики готового ЖБИ изделия, а также повышают его гидрофобную защиту. Фундаментные балки могут подвергаться резким перепадам температур, поэтому их морозостойкость назначается не менее F50, что позволяет эксплуатировать ЖБИ изделия при температуре от -40 до +55 градусов. Класс водонепроницаемости выбирается исходя из конкретных требований проекта и обычно варьируется от W4 до W6, поэтому железобетонные балки не склонны к коррозии и могут выдерживать воздействие различных химических факторов. Водопоглощение бетона составляет не более 5% от общей массы изделия.

К выбору бетонной смеси при производстве фундаментных балок подходят с особой тщательностью в силу того, что на данные ЖБИ будет приходиться достаточно большая доля нагрузки. Для изготовления тяжелого бетона используется цементный раствор с добавлением известнякового или гранитного щебня. Тяжелый бетон обладает высокой прочностью на сжатие, но при этом остается хорошо растягиваемым. Фракционность применяемого щебня зависит от сферы применения и требования к фундаментным балкам. Дополнительно в бетонную смесь могут быть добавлены различные присадки, увеличивающие прочность материала. Пластифицирующие и воздухововлекающие добавки, которые входят в состав бетонного раствора, обеспечивают достаточный уровень морозостойкости, что позволяет железобетонным балкам выдерживать множество циклов замораживания и оттаивания без появления трещин на поверхности ЖБИ изделий.

Для увеличения прочностных характеристик бетонные балки армируются плоскими сварными каркасами и сетками из предварительно напряженной стали классов Ат-I, A-III, Ат-IV и At-VCK, либо пространственными сварными каркасами из ненапряженной стали классов A-III, Ат-IVC, а также проволокой класса Bp-I. Диаметр прутьев и размер армирующего каркаса зависит от размерных характеристик изделий. При изготовлении предварительно напряженных балок, рабочую арматуру каркаса напрягают электротермическим либо электротермомеханическим способом. Монтажные петли принято изготавливать из стали класса A-I марки Вст3сп2. Стальные петли привариваются к арматурному каркасу, а после монтажа могут быть срезаны либо спрятаны в специальные выемки, расположенные на боковых гранях изделий. Также возможно изготовление балок без петель с пазами для беспетлевого монтажа. Все металлические элементы в обязательном порядке проходят антикоррозийную обработку, что позволяет продлить срок службы фундаментных балок в условиях агрессивной среды. Арматура внутри ЖБИ изделий не должна отклоняться от предусмотренного чертежом расположения более чем на 10 мм и выступать на поверхность более чем на 5 мм (для напрягаемой арматуры - не более 10 мм). Выступающие части арматуры защищают специальным раствором, препятствующим воздействие неблагоприятных условий окружающей среды.

Железобетонные фундаментные балки имеют достаточно большой запас прочности и долговечности, который достигается за счет использования качественных материалов, высокопрочного армирования и добавления специальных присадок. Изготовленная на сертифицированном ЖБИ заводе продукция характеризуется рядом таких преимуществ, как:

  • Повышенная механическая прочность готовых изделий
  • Простота и удобство монтажа
  • Устойчивость к динамическим и статическим нагрузкам
  • Возможность эксплуатации в условиях агрессивной среды
  • Продолжительный срок службы



Хотите быстро рассчитать стоимость фундаментных балок с доставкой на объект? Заполните заявку через виджет и отправьте нам! Мы свяжемся с Вами в течение 15 минут и огласим итоговую стоимость изделий



Производство фундаментных балок

Производством фундаментных балок занимаются сертифицированные ЖБИ заводы, дилерами которых мы являемся. Каждый завод-производитель ЖБИ оснащен высокоэффективным оборудованием, которое позволяет контролировать весь технологический процесс на любой стадии производства. Изготавливаются железобетонные фундаментные балки в соответствии с требованиями ГОСТ 28737-90, а также Серии 1.415-1 и Серии 1.015.1-1.95. Данные государственные стандарты предусматривают для готового изделия строгое соответствие следующим требованиям:

  • Жёсткость, прочность и устойчивость изделий к возникновению трещин
  • Физическая прочность, водонепроницаемость и морозостойкость бетона
  • Обязательная гидроизоляция изделий (защита от коррозии)
  • Толщина защитного бетонного слоя, вплоть до арматуры
  • Качественная арматура, соответствующая государственным стандартам



Железобетонные фундаментные балки от компании «ДСК-Столица» поступают в продажу только после проверки на соответствие всем вышеперечисленным показателям



В настоящее время при производстве ЖБИ изделий используется одна из трех технологических схем:

  • Конвейерная - когда форма перемещается от одной технологической установки к другой с помощью конвейера, что обеспечивает строгую последовательность производственного процесса
  • Стендовая - когда формы остаются неподвижными, а последовательность операций обеспечивается перемещением агрегатов на специальных полозьях
  • Поточно-агрегатная - когда в одном производственном цеху выполняется одна операция, после чего форма перемещается в другой цех для следующей операции при помощи крановой установки

Каждая из этих трех технологий имеет определенные преимущества и применяется ЖБИ заводами в зависимости от их производственных мощностей и сортамента продукции. Само изготовление фундаментных балок осуществляется путем формования изделий в горизонтальных металлических опалубках. Формование может осуществляется двумя способами: методом вибрационного прессования либо методом вибрационного литья.

Метод вибрационного прессования предполагает использование металлических форм, смазанных изнутри маслом, которые устанавливают в месте формовки, помещая в неё металлический каркас. Форма заполняется бетоном, в ходе этого процесса периодически запускают вибраторы, установленные внутри для равномерной усадки смеси. Такая технология позволяет бетону заполнить все пространство без каких-либо пустот и при этом обеспечить необходимую плотность готового ЖБИ изделия.

Для повышения прочности готового ЖБИ изделия в период нахождения заготовки в формовочной емкости осуществляется его пропаривание. Это процесс представляет собой медленное нагревание камер, где находится заготовка до температуры 50-70 градусов, выдерживание при этой температуре и медленное естественное остывание до температуры окружающей среды. Такая процедура позволяет существенно улучшить процесс схватывания бетонной смеси и избежать трещин при высыхании. Когда бетон набирает достаточный уровень прочности, производят распалубку изделия с применением крана-балки. Демонтированную форму тщательно промывают, смазывают и перемещают на другое место.

Метод вибрационного литья предполагает подготовку каркасных арматурных основ для железобетонных изделий: каркасные основы монтируют в формы для их последующей бетонной заливки. При использовании метода вибрационного литья бетонная смесь заливается в металлическую или металлопластиковую форму в несколько приемов. Укладка смеси выполняется глубинным вибратором, после чего её выравнивают в формах. В процессе изготовления осуществляется перемешивание смеси инструментом с фибровым волокном, сделанным из пластика или металла. После завершения заливки бетона, формы выдерживаются в сухом помещении до полного затвердения. В помещении необходимо поддерживать номинальную температуру и влажность, а также контролировать процесс сушки, чтобы бетон поднялся и удерживал заданную форму. Ускорить процесс схватывания можно путем добавления специальных растворов, также повышающих прочность ЖБИ изделий.

После того, как готовые ЖБИ изделия извлечены из формовочной емкости, проводится их приемка: осуществляется визуальный осмотр на предмет выявления дефектов бетонной поверхности, трещин, выступающей арматуры, наплывов бетона на торцевых частях, отклонений геометрических размеров по ширине, диаметру и толщине, а также проверяется наличие монтажных петель, возможность их корректного использования при укладке изделий на месте монтажа. Когда приемка успешно окончена, ЖБИ изделия могут быть дополнительно покрыты защитным полимерным составом.

При производстве железобетонных фундаментных балок особое внимание уделяется защитному слою бетона. Защитный бетонный слой помогает защитить арматуру, находящуюся внутри изделия, от промерзания и коррозии. Арматура должна быть полностью покрыта бетоном, за исключением монтажных петель. Толщина защитного слоя варьируется от 10 до 30 мм, в зависимости от места бетонирования.

Главным документом готового ЖБИ изделия является технический паспорт или сертификат качества, который выдается после проведенных испытаний на соответствие требованиям ГОСТ. В техническом паспорте содержится информация о маркировке изделия, дата его изготовления, номере партии и количестве изделий в ней, наименовании завода-производителя ЖБИ, марке и прочности бетона, показателях морозостойкости и водонепроницаемости, геометрических параметрах и весе готового изделия, а также номер ГОСТ, в соответствии с которым изготавливались фундаментные балки. Помимо этого, на боковую сторону изделия наносится специальный маркировочный знак - штамп ОТК.



Найти и купить железобетонные фундаментные балки необходимых размеров можно на нашем официальном ЖБИ сайте воспользовавшись удобным каталогом или быстрым поиском по товарам. Для консультации звоните +7 (495) 648-55-57



Преимущества фундаментных балок

Железобетонные фундаментные балки являются широко распространенным строительным элементом, который используется при возведении промышленных, сельскохозяйственных и общественных зданий со стенами из панелей (сплошные либо с оконными или дверными проемами), а также различных мелкоштучных материалов. Использование готовой ЖБИ продукции заводского изготовления позволяет существенно сократить трудовые и временные по сравнению с самостоятельной монолитной заливкой основания. Кроме этого, использование сборного фундамента балочного типа будет выгодно с финансовой точки зрения: себестоимость ленточного или плитного фундамента для большого промышленного цеха, склада или ангара может превысить стоимость возведения самих стен и крыши.

Среди преимуществ данных ЖБИ изделий можно отметить то, что установка балок помогает защитить пористые материалы стен от соприкосновения с грунтом, что в свою очередь предотвращает проникновение в них влаги. Если проектом предполагается возведение навесных панельных стен, установка балок способна продлить срок службы нижней части стеновой панели. Использование фундаментных балок повышает скорость возведения здания и увеличивает жесткость конструкции в целом, особенно при создании обвязочного пояса на свайных и столбчатых основаниях. Также эксплуатационным преимуществом использования данных ЖБИ изделий следует считать удобство прокладки под ними каналов и тоннелей для проведения подземных инженерных коммуникаций. Однако для достижения оптимальных результатов по прочности и долговечности сборной конструкции, крайне важно правильно подобрать типоразмер фундаментных балок и выполнить их укладку с соблюдением технологий.

Изготовленные в соответствии с требованиями ГОСТ ЖБИ изделия обладают высокой прочностью, жесткостью, теплостойкостью, морозоустойчивостью, могут выдерживать высокую влажность без деформаций, долго сохраняют свои первоначальные эксплуатационные свойства. Такие выдающиеся качественные характеристики фундаментных железобетонных балок позволяют использовать их:

  • При строительстве зданий на слабых грунтах, где существует опасность значительных просадок фундамента
  • На вечномерзлых почвах и регионах, где средняя годовая температура опускается до -40 градусов по Цельсию
  • При заложении фундамента на участках с неагрессивными и слабоагрессивными грунтами, высокими показателями кислотности, а также на грунтах с высоким уровнем подпочвенных вод
  • При строительстве зданий и сооружений в районах с повышенной сейсмической активностью до 9 баллов по шкале Рихтера

Компания «ДСК-Столица» предлагает своим покупателям огромный выбор фундаментных балок с доставкой в любую точку РФ. В нашем каталоге представлен широкий ассортимент железобетонной продукции разнообразных размеров для любых сфер строительства. Мы всегда стараемся обеспечить для наших клиентов самые выгодные условия покупки, самую быструю доставку и самую качественную ЖБИ продукцию, изготовленную в соответствии с действующими стандартами ГОСТ.
