УСО-3А

Описание

Стойки УСО - это элементы сборной железобетонной конструкции, которые используются в энергетическом строительстве для установки электрооборудования, в частности: стальных порталов ошиновки открытых распределительных устройств, трансформаторных подстанций, прожекторных матч; используются при сооружении фундаментов в энергетическом и промышленном строительстве; устанавливаются в качестве опор для молниеотводов. Железобетонные стойки УСО выполняют роль несущих элементов конструкции, которые устанавливаются вертикально в грунтовую скважину и чаще всего не требуют дополнительной установки фундамента. Мощная монолитная конструкция стоек УСО-3А позволяет им выдерживать значительные весовые, ветровые, вибрационные и ударные нагрузки, а также агрессивное воздействие окружающей среды.

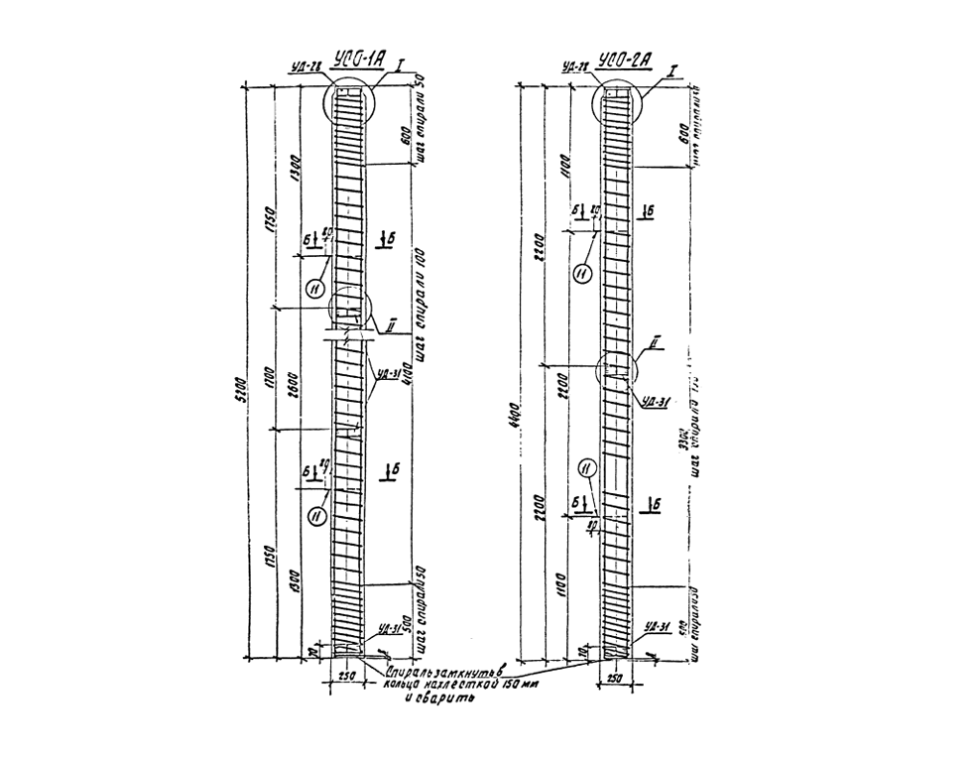

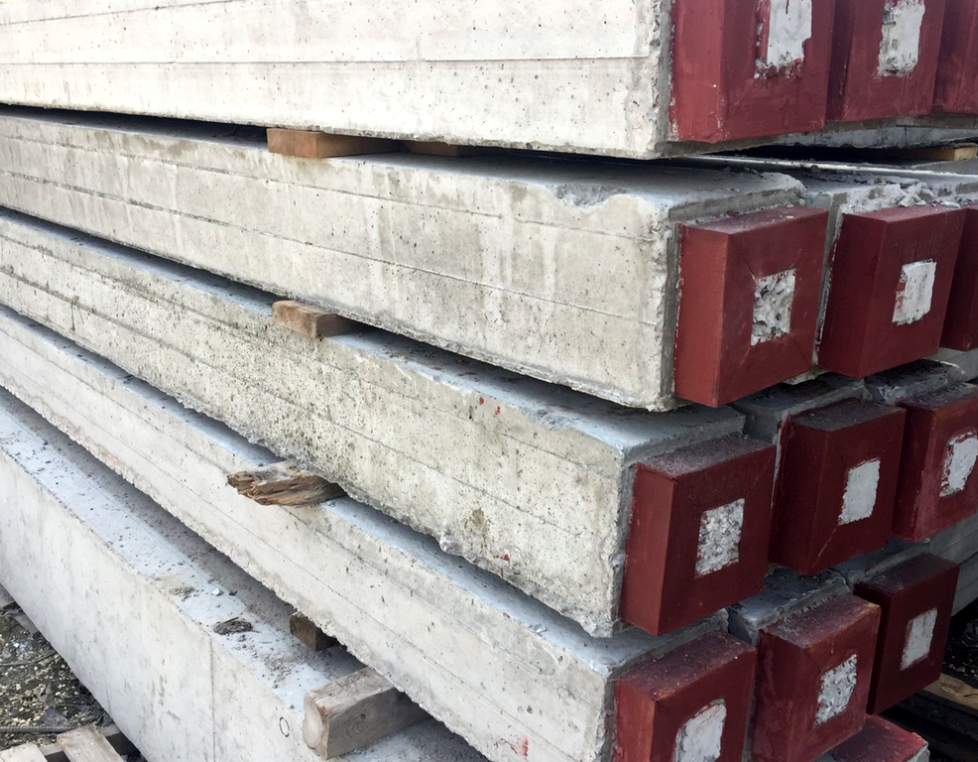

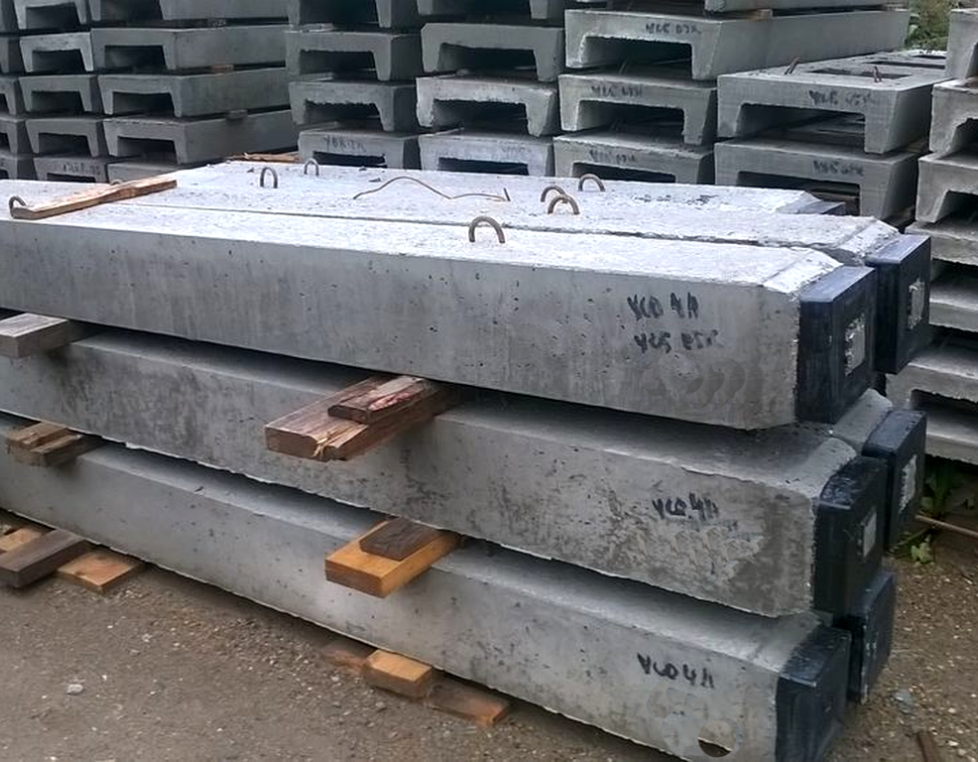

Внешне стойки УСО представляют собой длинные стержни прямоугольной формы с квадратным сечением размером 250х250 мм, оснащенные монтажными петлями для удобства подъема и установки. Всего изготавливается 5 типоразмеров стоек УСО в двух вариантах исполнения: с опорами на двух торцах либо с металлическим наголовником на одном или двух торцах. В маркировке наличие металлического наголовника обозначается буквой «А», а также цифрой «1» если он расположен с двух торцов. Изготовленные на ЖБИ заводе изделия отличаются повышенной прочностью, водонепроницаемостью, устойчивостью к появлению электрической коррозии и длительным эксплуатационным сроком, что, в свою очередь, гарантирует безопасность установленных устройств и конструкций.

Монтаж железобетонных стоек УСО-3А может осуществляется практически на всех типах грунта, в заранее подготовленные скважины. Если грунт слабый или пучинистый, на месте монтажа устанавливается фундамент стаканного типа с квадратным сечением маркировки УБ, позволяющий надежно зафиксировать и укрепить железобетонную стойку. Наличие металлических закладных деталей в конструкции стоек значительно облегчает монтаж изделий в стаканный фундамент и скрепляющие горизонтальные элементы. Перед началом установки поверхность железобетонных стоек (на уровень заглубления) покрывается двумя слоями битумной мастики, а закладные детали обрабатываются антикоррозионными составами.

Железобетонные изделия для строительства электроподстанций рассчитаны на применение в любых климатических зонах с расчетной температурой наружного воздуха самой холодной пятидневки до -55 градусов, а также в районах с повышенной сейсмической активностью до 9 баллов по шкале Рихтера. Монтаж электрооборудования на подстанциях сопровождается рядом требований, среди которых: исключение контакта с землей, защита от воздействия грунтовых и поверхностных вод, а также возможность бесперебойно функционировать при любых обстоятельствах. В значительной степени на выполнение этих требований влияет монтаж оборудования на унифицированные элементы подстанций заводского изготовления, которые обладают высокими показателями водонепроницаемости и износоустойчивости, долговечны, устойчивы к механическим воздействиям, появлению трещин и электрической коррозии, могут выдерживают значительные весовые нагрузки, а также большие температурные колебания.

Особенности маркировки стоек УСО

На примере рассмотрим маркировку железобетонных стоек типа УСО-5А следует читать как:

• УСО - стойка опоры
• 5 - типоразмер изделия по длине
• А - наличие металлического оголовка

Технические характеристики

Для изготовления стоек УСО принято использовать тяжелый бетон класса В15 (М200) с морозостойкостью F100-F200 и водонепроницаемостью W6. Тяжелый бетон обладает достаточной прочностью, водонепроницаемостью и долговечностью, хорошо противостоит вибрационным нагрузка, растрескиванию и появлению электрической коррозии. Для улучшения эксплуатационных характеристик готового изделия и повышения его гидрофобной защиты, в бетонную смесь добавляют специальные присадки. Армирование железобетонных стоек УСО может осуществляться с помощью: стержневой горячекатаной гладкой стали класса A-I по ГОСТ 5781-82; стержневой горячекатаной стали периодического профиля класса A-III и A-V по ГОСТ 5781-82; стержневой термически упрочненной стали периодического профиля класса Aт-VI по ГОСТ 10884-81; а также обыкновенной гладкой арматурной проволоки класса B-1 по ГОСТ 6727-80. Для монтажных петель принято использовать горячекатаную гладкую арматурную сталь класса A-I. Стальной металлический каркас в обязательном порядке проходит антикоррозийную обработку, которая позволяет продлить срок службы изделий в условиях агрессивной среды.

Особенности производственного процесса

Производством стоек УСО занимаются ЖБИ заводы, дилерами которых мы являемся. Каждый завод оснащен высокоэффективным оборудованием, которое позволяет контролировать весь технологический процесс на каждой стадии производства. Железобетонные стойки УСО изготавливаются согласно Серия 3.407-102 «Унифицированные железобетонные элементы подстанций 35-500 кВ», которая позже была заменена на Серия 3.407-102 «Унифицированные железобетонные изделия подстанций 35-500 кВ». Данные материалы предусматривают для готовых ЖБИ изделий строгое соответствие следующим характеристикам:

• Жёсткость, прочность и устойчивость изделий к возникновению трещин
• Физическая прочность, водонепроницаемость и морозостойкость бетона
• Обязательная гидроизоляция изделий (защита от коррозии)
• Толщина защитного бетонного слоя, вплоть до арматуры

Изготавливаются железобетонные стойки УСО-3А путем формования в горизонтальных металлических опалубках. Формование всех ЖБИ изделий осуществляется двумя способами: методом вибрационного прессования либо методом вибрационного литья. Метод вибрационного прессования предполагает использование металлических форм (опалубок), внутрь которых помещается стальной армирующий каркас. Пока опалубка заполняется бетонной смесью, параллельно запускаются специальные вибраторы, установленные внутри формы, для равномерной усадки бетонной смеси. Такая технология позволяет бетону заполнить все пространство без каких-либо пустот и обеспечить необходимую плотность готового ЖБИ.

Метод вибрационного литья также предполагает подготовку стальных армирующих каркасов, которые помещаются в формы для последующей заливки бетонной смесью. При использовании метода вибрационного литья бетонная смесь заливается в металлическую либо металлопластиковую опалубку в несколько приемов. Усадка бетонной смеси выполняется с помощью глубинного вибратора, после чего её тщательно выравнивают. В процессе изготовления осуществляется перемешивание смеси инструментом с фибровым волокном, сделанным из пластика либо металла. После завершения заливки бетонной смеси, формы выдерживаются в сухом помещении до полного затвердения.

К выбору бетонной смеси при производстве элементов подстанций подходят с особой тщательностью в силу того, что на данные ЖБИ будет приходиться достаточно большая доля нагрузки, а также постоянное воздействие влаги и химически активных веществ. Для изготовления тяжелого бетона принято использовать бетонную смесь с добавлением гранитного щебня, фракционность которого зависит от области применения изделий. Также в смесь могут быть добавлены специальные присадки, увеличивающие прочность готовых ЖБИ, если того требует строительный проект. Пластифицирующие, газообразующие и воздухововлекающие добавки, которые входят в состав бетонной смеси, обеспечивают необходимый уровень морозостойкости, что позволяет железобетонным кабельным лоткам выдерживать множество циклов замораживания и оттаивания без появления трещин на поверхности.

Главным документом любого изделия, изготовленного на ЖБИ заводе, технический паспорт (или сертификат качества), который выдается после проведенных испытаний на соответствие заявленным требованиям ГОСТ. В техническом паспорте прописана маркировка, дата изготовления, номер партии и количество изделий в партии, наименование завода-производителя, марка и прочность бетона, показатель морозостойкости и водонепроницаемости, геометрические параметры и вес, а также номер ГОСТ, в соответствии с которым изготавливались стойки УСО-3А. Помимо этого, на боковую сторону изделия наносится специальный маркировочный знак - штамп ОТК.
