ОП-4-5з

Описание

Опорные подушки ОП-4-5з - это элементы сборной железобетонной конструкции, которые применяются при строительстве каналов и тоннелей, расположенных под землей. При прокладке подземных сооружений большое внимание уделяется целостности и герметичности конструкции, а также её способности выдерживать значительные нагрузки. Сборная конструкция из ЖБИ изделий надежно защищает расположенные внутри инженерные коммуникации от воздействия неблагоприятных внешних факторов, среди которых избыточное давление почвы, перепады температур, вибрации и механические нагрузки. Опорные подушки ОП помогают равномерно распределить нагрузки от веса конструкции на грунт, а также препятствуют смещению как отдельных элементов, так и всего сооружения. Максимальная глубина заложения сборного канала может достигать шести метров, поэтому для изготовления опорных подушек ОП применяется только качественный тяжелый бетон и стальная арматура в соответствии с требованиями Серия 1.869.1-1 и Серия 1.869.1-1.

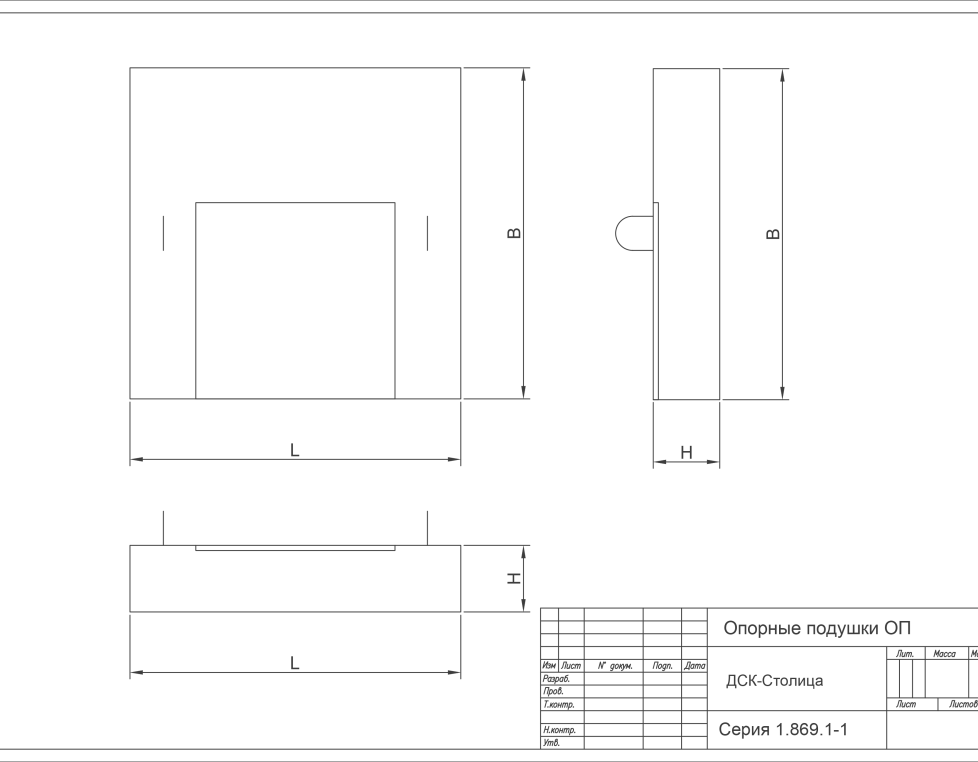

Железобетонные опорные подушки ОП представляют собой изделия квадратной либо прямоугольной формы, которые могут быть оснащены металлической закладной деталью для опоры трубопровода и монтажными петлями. Наиболее актуально применение опорных подушек под настилами автомобильных и железных дорог, а также при строительстве подземных сооружений на слабых, нестабильных и просадочных грунтах. При прокладке инженерных коммуникаций данные ЖБИ изделия могут использоваться в качестве подкладок под подвижную опору трубопровода, размещенного внутри железобетонного лотка. В процессе эксплуатации опоры могут подвергаться температурному смещению при нагревании или охлаждении. Подушки ОП надежно фиксируют опору трубопровода, препятствуя его смещению и защищают от различных механических повреждений. Как правило, изделия устанавливают в местах стыков труб и на середине пролета трубы. Размер подушки при этом подбирается с учетом диаметра трубопровода и ширины железобетонного лотка, на дно которого будет установлена подушка ОП.

Каналы и тоннели, построенные с использованием опорных подушек ОП, обладают высокой прочностью, невосприимчивы к сдвигам и смещению почвы, устойчивы к воздействию влаги, не подвержены коррозии, деформации и гниению, а также могут использоваться в любых климатических зонах, включая районы с сейсмической активностью. К основным преимуществам опорных подушек ОП относится универсальность конструкции, позволяющая использовать данные ЖБИ для решения целого ряда строительных задач, а также высокая прочность (с запасом на динамические нагрузки) и доступная стоимость. Подбор ЖБИ изделий данной категории будет зависеть от особенностей почвы, типа и объема сооружаемых коммуникаций, а также возможного давления от расположенной рядом проезжей части. Все необходимые ЖБИ изделия для инженерного строительства Вы можете подобрать в нашем каталоге по выгодной цене и с быстрой доставкой на объект!

Особенности маркировки опорных подушек ОП

На примере рассмотрим как следует читать маркировку ОП-9:

• ОП - опорная подушка
• 9 - типоразмер изделия

На примере рассмотрим как следует читать маркировку ОП-4-5з :

• ОП - опорная подушка
• 4 - ширина изделия в дециметрах
• 5 - длина изделия в дециметрах
• з - наличие закладных деталей

Технические характеристики

Изготавливаются опорные подушки ОП из тяжелого бетона класса не ниже В15 (М200) по прочности на сжатие. Бетон этой марки обладает морозостойкость не менее F100, водонепроницаемостью не менее W4 и относится к элитным категориям строительных смесей. Особенно высоки прочностные характеристики этой марки бетона на износоустойчивость и сопротивляемость к воздействию агрессивной внешней среды. Для увеличения прочностных характеристик опорные подушки ОП армируются сварными сетками из стали класса А-I и А-III, а также проволокой класса Вр-I. Сварные сетки, которыми осуществляется армирование, придают изделиям дополнительную прочность и устойчивость к разрушениям. Так как опорные подушки ОП могут эксплуатироваться в сложных условиях, все металлические элементы в обязательном порядке подвергаются антикоррозионной обработке, а в бетонную смесь добавляют специальные присадки, придающие ЖБИ изделиям ряд дополнительных защитных качеств.

Особенности производственного процесса

С учетом того, что опорные подушки ОП выполняют роль фундамента, предотвращая смещение сборной железобетонной конструкции, и им приходится выдерживать значительные нагрузки в течение длительного эксплуатационного срока, в процессе изготовления данных ЖБИ изделий уделяется большое внимание их прочностным и качественным характеристикам.

Схема изготовления опорных подушек ОП выглядит следующим образом:

• Подготовка бетонной смеси
• Установка арматуры
• Формование панели
• Набор бетоном необходимой прочности
• Извлечение изделия из формы
• Нанесение на поверхность защитного слоя и маркировки

При изготовлении железобетонных опорных подушек ОП используются такие составляющие, как: цемент, выступающий в роли вяжущего вещества; вода; щебень, песок или керамзит, служащие наполнителями; различные присадки, увеличивающие прочность материала и его стойкость к воздействию агрессивной среды. Чтобы улучшить стойкость изделий к механическим и химическим воздействиям, панели покрывают специальным полимерным раствором, который повышает износостойкость изделия и улучшает его химическую структуру.

Производство опорных подушек осуществляется методом вибрационного прессования либо методом вибрационного литья. Метод вибрационного прессования предполагает использование металлических форм (опалубок), смазанных изнутри маслом. Опалубки устанавливают в месте формовки и помещают в них стальной арматурный каркас. Форма заполняется бетоном, в ходе этого процесса периодически запускают вибраторы, установленные внутри для равномерной усадки смеси. Такая технология позволяет бетону заполнить все пространство без каких-либо пустот и при этом обеспечить необходимую плотность готового ЖБИ изделия. Для повышения прочности ЖБИ изделия в период нахождения заготовки в формовочной емкости осуществляется ее пропаривание. Когда бетон набирает достаточный уровень прочности, производят распалубку изделия с применением крана-балки. Демонтированную форму тщательно промывают, смазывают и перемещают на другое место.

Метод вибрационного литья предполагает проведение подготовки каркасных арматурных основ для ЖБИ изделий: каркасные основы монтируют в формы для их последующей бетонной заливки. При использовании данного метода, бетонная смесь заливается в металлическую или металлопластиковую форму в несколько приемов. Укладка смеси выполняется глубинным вибратором, после чего её выравнивают в формах. Данная технология предполагает перемешивание смеси инструментом с фибровым волокном, сделанным из пластика или металла. Формы выдерживаются в сухом помещении требуемое время до полного затвердения. В помещении при этом необходимо поддерживать номинальную температуру и влажность, а также контролировать чтобы бетон поднялся и удерживал заданную форму. Ускорить процесс схватывания можно путем добавления специальных растворов, повышающих в том числе и прочность готовых ЖБИ изделий.

Главным документом любого ЖБИ изделия является технический паспорт или сертификат качества, который выдается после проведенных испытаний на соответствие требованиям ГОСТ. В техническом паспорте содержится информация о маркировке изделия, дата его изготовления, номере партии и количестве изделий в ней, наименовании завода-производителя ЖБИ, марке и прочности бетона, показателях морозостойкости и водонепроницаемости, геометрических параметрах и весе готового изделия, а также номер ГОСТ, в соответствии с которым изготавливались опорные подушки ОП. Помимо этого, на боковую сторону изделия наносится специальный маркировочный знак - штамп ОТК.
