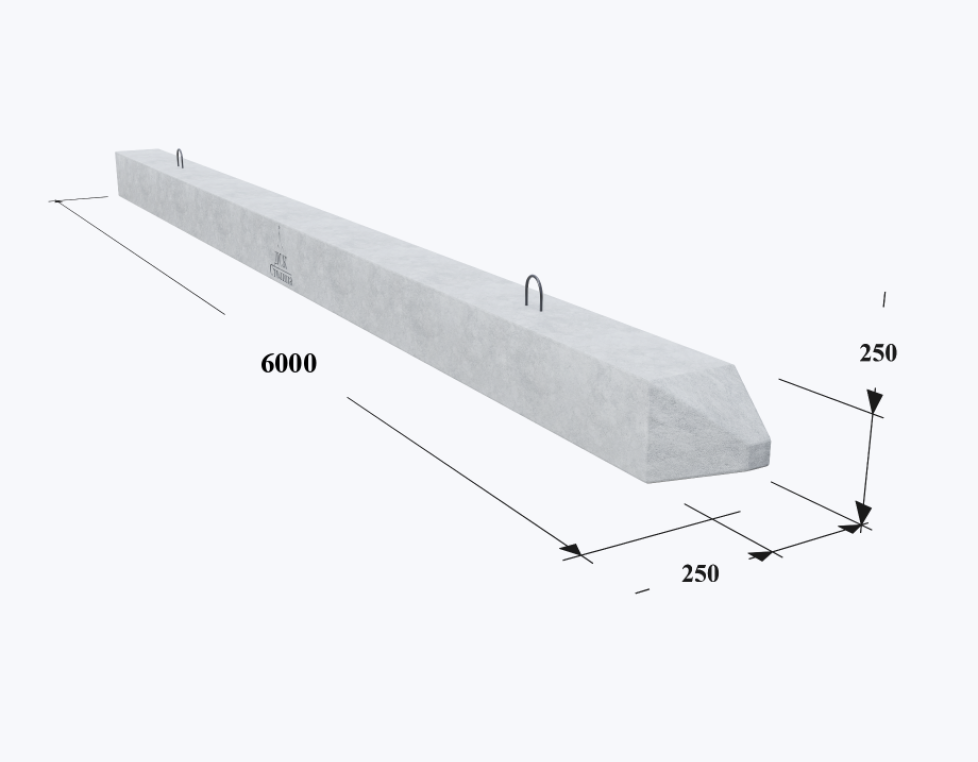

С60.25-1

Описание

Сваи железобетонные забивные С60.25-1 производятся для обустройства прочного фундамента на проблемных, слабых грунтах (например, торфяных, болотистых или мерзлых) во всех климатических районах где почва может оказать разрушающее воздействие на обычный фундамент. Помимо этого, сваи используются при возведении мостовых, тоннельных и гидротехнических сооружений.

Фундамент, обустроенный с использованием забивных свай, позволит передать вес строения на плотные слои грунта, что создаст надежную, прочную и долговечную конструкцию. Качественная постройка должна опираться на твердый, несжимаемый пласт грунта. Чем больше площадь основания сооружения, тем меньше его давление на почву. Для примера, несущая способность одной железобетонной забивной сваи достигает 9 тонн, а срок службы превышает 100 лет. Материал постройки при этом значения не имеет.

Разновидности

Забивные сваи цельного типа сплошного квадратного сечения представляют собой мощные стержни, заостренные с одной стороны. Изготавливаются согласно Серии 1.011.1-10 из тяжелых марок бетона класса В25 (М350) - В35 (М450) и укрепляются стальной арматурой. Поперечное армирование состоит из 4-8 стержней, сваренных в единый каркас, а рабочее продольное армирование изготавливается из горячекатной круглой стали класса АI-АIII, диаметром не менее 12 мм. Заостренная сторона железобетонной забивной сваи укрепляется сеткой.

Забивные сваи составного типа квадратного сечения представляет собой железобетонную конструкцию из двух частей, соединяющихся между собой. Длина составных свай может достигать 36 метров (в отличие от цельных свай, максимальная длина которых составляет 12 метров). Применяются составные сваи в тех случаях, когда толщина верхнего слоя неустойчивого грунта превышает максимальную длину обычной железобетонной сваи. Помимо этого, составные сваи применяются при реконструкции уже существующих свайных оснований. Их использование позволяет усилить фундамент на объектах с ограниченным пространством, где невозможно установить цельные сваи. В этом случае используются самые короткие составные части длиной 5 метров. Самыми надежными способами соединения составных свай считается сварка закладного стакана и штифтовое соединение.

Забивные цельные сваи сечением 30х30 см изготовлены методом стендового безопалубочного формования. Для изготовления применяется тяжелый бетон класса В25 (М350) - В35 (М450). Изделия армируются предварительно напряженной проволокой класса BP 1400. Длина свай этого типа может варьироваться от шести до шестнадцати метров.

Расшифровка маркировки

Первый пример: железобетонные сваи цельные С40.30-3, где:

• С - свая квадратного сплошного сечения
• 40 - длина изделия в дециметрах
• 30 - размер поперечного сечения в сантиметрах
• 3 - тип (порядок) армирования

Помимо основных параметров, в маркировке могут быть указаны дополнительные:

• у - повышенная ударостойкость изделия
• 1 - армирование острия сваи, наличие стального каркаса

Второй пример: железобетонные сваи мостовые цельные С16-35Т7, где:

• С - свая железобетонная мостовая цельная
• 16 - координационная длина в метрах
• 35 - размер поперечного сечения в сантиметрах
• Т - высокая трещиностойкость бетона
• 7 - количество и диаметр стержней армирующего пояса

Третий пример: железобетонные сваи составные С60.30-ВСв-8, где:

• С - свая железобетонная составная
• 60 - длина изделия
• 30 - размер поперечного сечения
• В или Н - верхняя или нижняя часть сваи
• Св - у изделия есть сварной стык
• 8 - тип армирования

Четвертый пример: железобетонные сваи цельные С-30х30 (22)-14-В25, где:

• С - свая железобетонная цельная
• 30х30 - высота и ширина изделия в сантиметрах
• (22) - количество проволок в сечении
• 14 - длина изделия в метрах
• В25 - класс используемого бетона

Технические характеристики и сфера применения

Показатель морозостойкости бетона имеет градацию F200-F300, а показатель водонепроницаемости W8-W14. Сваи предназначены для применения в проблемных грунтах с агрессивной средой, где помимо химических и биологических воздействий при погружении могут действовать абразивные и вибрационные силы, а так же касательные напряжения при работе.

Железобетонные сваи погружают в грунт ударным способом, который за счет уплотнения стенок получившейся скважины обеспечивает дополнительное укрепление свайного основания. Установленные опоры не только перекладывают нагрузку от фундамента на грунт, но и защищают строение от паводковых и грунтовых вод.

Если условия участка неоднородны, можно либо заказать железобетонные сваи усиленного типа, исходя из наименее устойчивого участка грунта, либо комбинировать сваи, отталкиваясь от их различной усадки при использовании. Окончательное решение в этом вопросе принимает архитектор совместно со специалистами по гидрологии и геодезии.

Установка железобетонных свай происходит с помощью специальных кранов, оборудованных свайными молотками, либо с помощью вибропогружения. Второй способ менее затратен как по финансам, так и по части работ.

В торфяных и заторфованных почвах, илистых грунтах, сильносжимаемой и текучей глинистой почвы ни один фундамент кроме свайного не будет обладать достаточной несущей способностью и устойчивостью.

Этапы создания фундамента на забивных сваях

• Первым делом необходимо произвести разметку участка. В местах расположения железобетонных свай кувалдой забиваются стальные прутки, после чего между ними натягивается шнур и проверяется геометрия будущей конструкции;
• Вторым этапом производится доставка мобильной установки для создания фундамента и выгрузка железобетонных свай;
• Далее происходит распределение железобетонных свай по предназначенным для них местам;
• Четвертым этапом является подготовка рабочей техники и её фиксация гидравлическими опорами;
• После этого можно осуществлять подъем железобетонной сваи на стреле с помощью лебедки для последующей установки в ударный механизм;
• Забивка сваи происходит при помощи специальных механизмов (вибромолотов/дизель-молотов/гидравлических молотов). Контролируют этот процесс инженеры, использующие нивелиры;
• В некоторых случаях при создании фундамента предусматривается возможность установки металлической пластины, которая фиксируется на железобетонных сваях с помощью анкеров. На пластину впоследствии укладывается швеллер или обвязочный брус.

Условные обозначения

Железобетонные сваи маркируются буквенными и цифровыми индексами в соответствии с рабочими чертежами. Разберем обозначение на примере С60.25-1, где буквой "с" обозначается сама забивная свая сплошного квадратного сечения, далее идет число, обозначающее длину сваи в дециметрах и размер поперечного сечения, через дефис указывается тип армирования (диаметр и класс продольной арматуры).

Если в маркировке присутствует единица, значит острие сваи было дополнительно оснащено каркасом. Повышенная ударостойкость обозначается буквой "у". Масса изделия, дата изготовления и само условное обозначение маркируется либо на боковой поверхности, либо на торце.

Хранение и доставка

Железобетонные сваи рекомендуется хранить в штабелях, горизонтальными рядами, с одинаковой ориентацией торцов. Высота штабелей не должна превышать двух с половиной метров. Между горизонтальными рядами укладывают деревянные прокладки, располагая их рядом с подъемными петлями. Если петли отсутствуют, деревянные прокладки располагают в местах, предусмотренных для захвата свай при транспортировке. Погрузка и разгрузка железобетонных свай производится за подъемные петли.

Компания "ДСК-Столица" доставляет железобетонные сваи С60.25-1 посредством транспортных компаний, соблюдая все установленные требования транспортировки.
