ПК 400.98.15-ТАIII

Описание

Плиты переходные косые ПК - это элементы сборной железобетонной конструкции, которые применяются в дорожно-мостовом строительстве для сопряжения мостов с насыпями в зоне проезжей части и для обустройства дорог на переходах с насыпями. Единственным отличием косых переходных плит ПК от прямых плит П является технологический уклон торцевых граней этих изделий. Плиты переходные косые ПК применяются в местах косых пересечений дорог с насыпями мостов, путепроводов и других искусственных сооружений, максимальный пролет которых может достигать 33 метров. Укладка железобетонных переходных плит осуществляется одновременно с обустройством земляного вала, при этом места соприкосновения изделий с грунтом обязательно покрывают обмазочной гидроизоляцией. Благодаря массивному весу изделий, а также наличию арматурных выпусков, переходные плиты косые ПК надежно соединяются друг с другом, образуя единую совместно работающую конструкцию, которая не сдвигается в течение всего эксплуатационного срока.

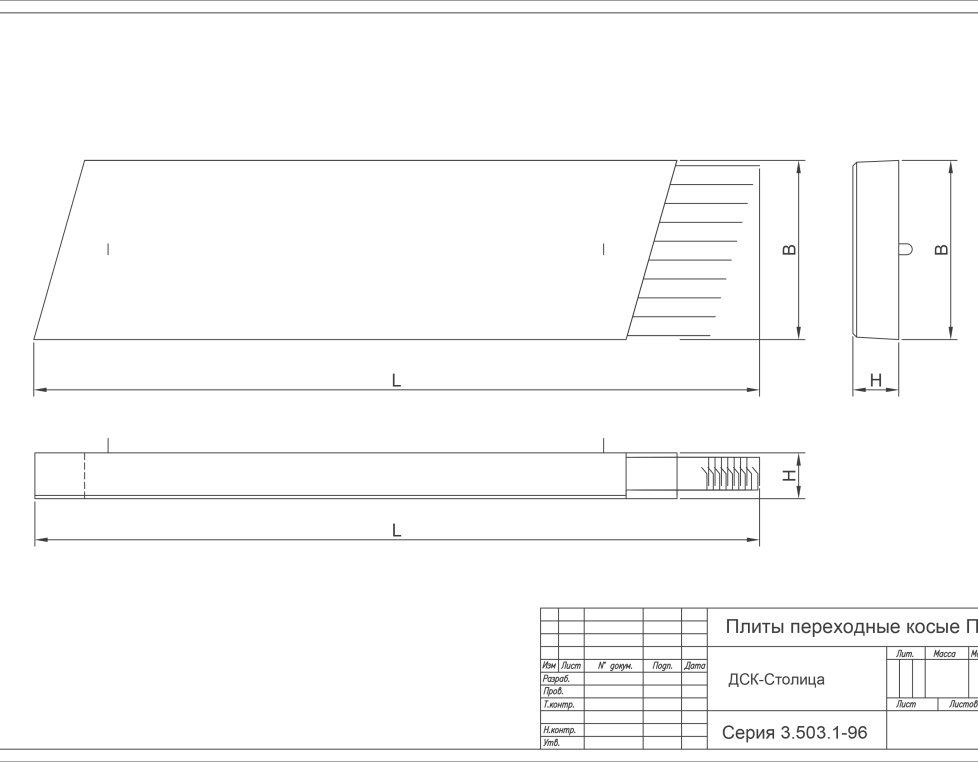

Конструктивно плита переходная косая ПК представляет собой железобетонное изделие с косым четырехугольным сечением, оснащенное монтажными петлями, арматурными выпусками с одной/двух сторон и, в отдельных случаях, консольными выступами, предназначенными для лучшего опирания на пролетные строения моста. Технологический уклон торцевых граней переходной плиты ПК варьируется от 50 до 75 градусов. В процессе монтажа железобетонные плиты соединяются между собой методом сварки, после чего места стыковки замоноличиваются цементным раствором. Сочетание высокопрочного бетона и стальной арматуры, которые используются при изготовлении данных изделий, обеспечивают самые высокие показатели по прочности и сопротивлению агрессивным воздействиям окружающей среды даже в экстремальных условиях эксплуатации. Равномерное распределение нагрузок и плотная фиксация переходных плит косых ПК защищает дорожное полотно от деформации и разрыва в месте сопряжения моста с насыпью. Плиты переходные косые ПК, которые Вы приобретаете в нашем интернет-магазине, производятся в соответствии с Серия 3.503.1-96 и имеют все необходимые сертификаты качества.

По своему функциональному назначению железобетонные переходные плиты можно подразделить на два типа: поверхностные и полузаглубленные. Поверхностные плиты устанавливаются при цементобетонном дорожном покрытии и состоят из нижней и верхней части сборно-монолитной конструкции, которая опирается на железобетонный лежень. Нижняя часть такой конструкции состоит из блоков переходных плит шириной 980 и 1240 мм, которые выступают в качестве опалубки для верхней монолитной части. Полузаглубленные плиты устанавливаются при асфальтобетонном покрытии и состоят из блоков переходных плит шириной 980 и 1240 мм, соединяющихся друг с другом бетонным раствором. В процессе монтажа переходные плиты опираются одной стороной на шкафную стенку устоя либо консоль пролетного строения, а другой - на железобетонный лежень и щебеночную призму (при поверхностном типе) либо на щебеночную подготовку без лежня, роль которого выполняет омоноличенная часть переходных плит (при полузаглубленном типе). Переходные плиты ПК, изготовленные на наших ЖБИ заводах, подходят для эксплуатации во всех климатических зонах, на любых типах грунта, а также в районах с сейсмичностью до шести баллов по шкале Рихтера.

Особенности маркировки

Маркировку переходных плит типа ПК 400.98.15-ТАIII следует читать как:

• ПК - плита косая
• 4000 - длина изделия в миллиметрах
• 980 - ширина изделия в миллиметрах
• 150 - высота изделия в миллиметрах
• Т - обозначение температурной зоны
• АIII - класс напрягаемой арматуры

Технические характеристики

При изготовлении плит переходных косых ПК 400.98.15-ТАIII принято использовать тяжелый бетон класса В30 (М400) - В35 (М450) по прочности на сжатие. Марка бетона по морозостойкости назначается в пределах F200-F300 и зависит от температурных условий в месте строительства. Марка бетона по водонепроницаемости принята в соответствии со СНиП 2.05.03-84 (п.3.22) и соответствует показателю W6. Тяжелый бетон традиционно используется для производства ЖБИ изделий с высокой расчетной нагрузкой, так как обладает достаточно большой прочностью, хорошо противостоит растрескиванию и имеет высокий уровень водонепроницаемости. Помимо этого, в бетонную смесь могут быть добавлены специальные присадки, улучшающие эксплуатационные характеристики готового изделия и повышающие его гидрофобную защиту.

В качестве рабочей арматуры принято использовать стержни периодического профиля из стали класса A-III либо A-II, а в качестве конструктивной арматуры - стержни класса A-I. Диаметр стержней и размер армирующего каркаса зависит от эксплуатационных условий в месте установки железобетонных плит. Изготовление арматурных каркасов и сеток может производиться сварным либо вязаным вариантом. При установке вязаных сеток и каркасов к расходу стали добавляется расход вязальной проволоки класса Bp-I. Стальной армирующий каркас, арматурные выпуски и монтажные петли в обязательном порядке проходит антикоррозийную обработку, которая позволяет продлить срок службы железобетонных изделий в условиях агрессивной среды.

Особенности производственного процесса

Производством плит переходных косых ПК 400.98.15-ТАIII занимаются ЖБИ заводы, дилерами которых мы являемся. Каждый завод оснащен высокоэффективным оборудованием, которое позволяет контролировать весь технологический процесс на каждой стадии производства. Переходные плиты косые изготавливаются согласно Серия 3.503.1-96 «Сопряжения автодорожных мостов и путепроводов с насыпью», которая заменяет собой Серия 3.503.1-96 «Сопряжения автодорожных мостов и путепроводов с насыпью». Данные материалы предусматривают для готовых ЖБИ изделий строгое соответствие следующим характеристикам:

• Жёсткость, прочность и устойчивость изделий к возникновению трещин
• Физическая прочность, водонепроницаемость и морозостойкость бетона
• Обязательная гидроизоляция изделий (защита от коррозии)
• Толщина защитного бетонного слоя, вплоть до арматуры

Производятся плиты переходные косые ПК 400.98.15-ТАIII путем формования в горизонтальных металлических опалубках. Формование всех ЖБИ изделий осуществляется двумя способами: методом вибрационного прессования либо методом вибрационного литья. Метод вибрационного прессования предполагает использование металлических форм (опалубок), внутрь которых помещается стальной армирующий каркас. Пока опалубка заполняется бетонной смесью, параллельно запускаются специальные вибраторы, установленные внутри формы, для равномерной усадки бетонной смеси. Такая технология позволяет бетону заполнить все пространство без каких-либо пустот и обеспечить необходимую плотность готового ЖБИ.

Метод вибрационного литья также предполагает подготовку стальных армирующих каркасов, которые помещаются в формы для последующей заливки бетонной смесью. При использовании метода вибрационного литья бетонная смесь заливается в металлическую либо металлопластиковую опалубку в несколько приемов. Усадка бетонной смеси выполняется с помощью глубинного вибратора, после чего её тщательно выравнивают. В процессе изготовления осуществляется перемешивание смеси инструментом с фибровым волокном, сделанным из пластика либо металла. После завершения заливки бетонной смеси, формы выдерживаются в сухом помещении до полного затвердения.

К выбору бетонной смеси при производстве переходных плит подходят с особой тщательностью в силу того, что на данные ЖБИ будет приходиться достаточно большая доля нагрузки. Бетонную смесь принято изготавливать с добавлением известнякового либо гранитного щебня, фракционность которого зависит от места применения железобетонных плит. Также в бетонную смесь могут быть добавлены специальные присадки, увеличивающие прочность готовых ЖБИ, если того требует строительный проект. Пластифицирующие, газообразующие и воздухововлекающие добавки, которые также могут входить в состав бетонной смеси, обеспечивают необходимый уровень морозостойкости, что позволяет переходным плитам ПК 400.98.15-ТАIII выдерживать множество циклов замораживания и оттаивания без появления трещин на поверхности.

Главным документом любого изделия, изготовленного на ЖБИ заводе, является технический паспорт (сертификат качества), который выдается после проведенных испытаний на соответствие заявленным требованиям ГОСТ. В техническом паспорте прописана маркировка, дата изготовления, номер партии и количество изделий в партии, наименование завода-производителя, марка и прочность бетона, показатель морозостойкости и водонепроницаемости, геометрические параметры и вес, а также номер ГОСТ, в соответствии с которым изготавливались плиты переходные косые ПК 400.98.15-ТАIII. Помимо этого, на боковую сторону изделия наносится специальный маркировочный знак - штамп ОТК.
